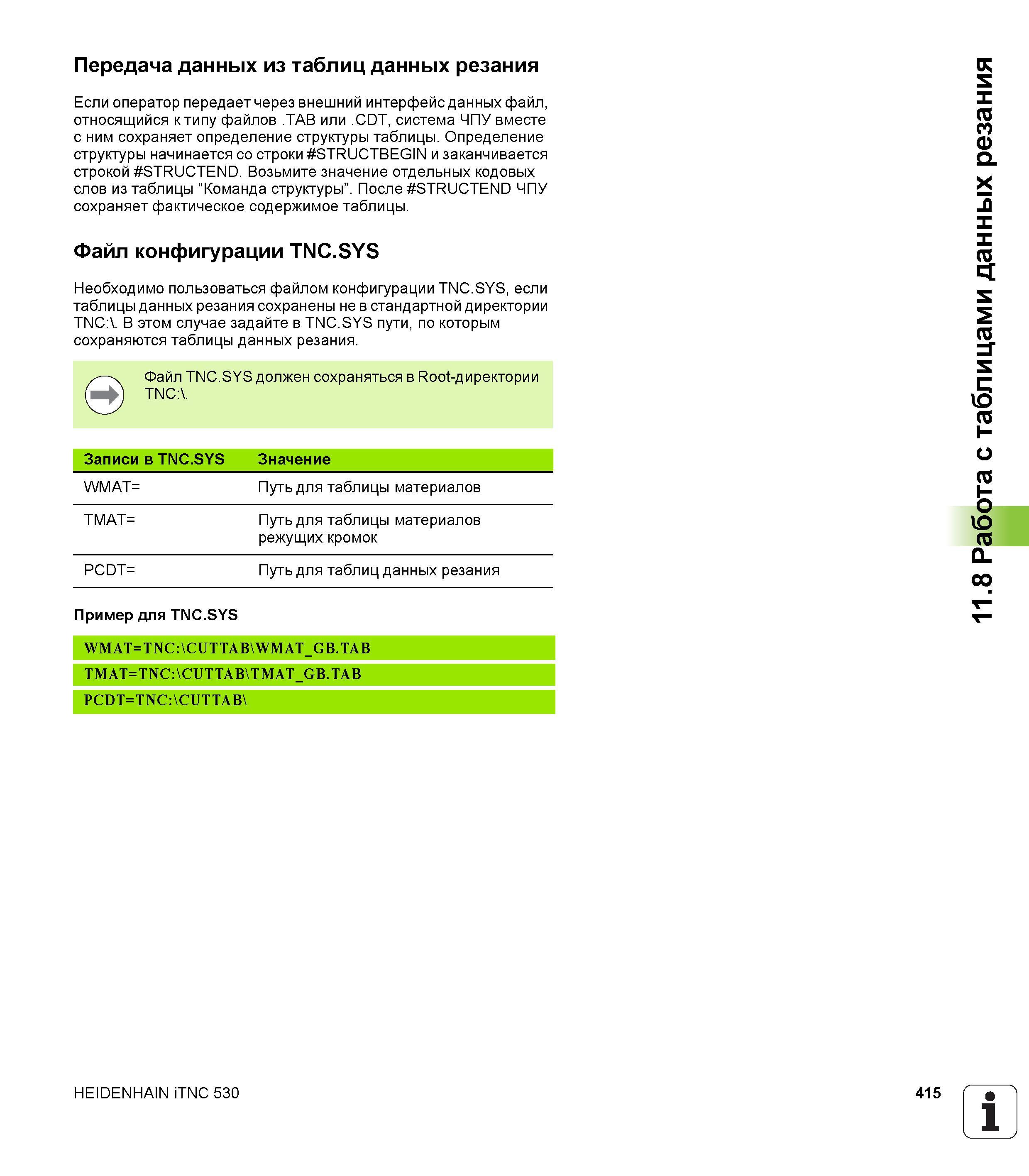

415 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.415

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 415 0415 Lab2u

Передача данных из таблиц данных резания Если оператор передает через внешний интерфейс данных файл, относящийся к типу файлов .TAB или .CDT, система ЧПУ вместе с ним сохраняет определение структуры таблицы. Определение структуры начинается со строки STRUCTBEGIN и заканчивается строкой STRUCTEND. Возьмите значение отдельных кодовых слов из таблицы “Команда структуры”. После STRUCTEND ЧПУ сохраняет фактическое содержимое таблицы. Файл конфигурации TNC.SYS Необходимо пользоваться файлом конфигурации TNC.SYS, если таблицы данных резания сохранены не в стандартной директории TNC:\. В этом случае задайте в TNC.SYS пути, по которым сохраняются таблицы данных резания. Файл TNC.SYS должен сохраняться в Root-директории TNC:\. Записи в TNC.SYS Значение WMAT= Путь для таблицы материалов TMAT= Путь для таблицы материалов режущих кромок PCDT= Путь для таблиц данных резания Пример для TNC.SYS HEIDENHAIN iTNC 530 415 1 11.8 Работа с таблицами данных резания
