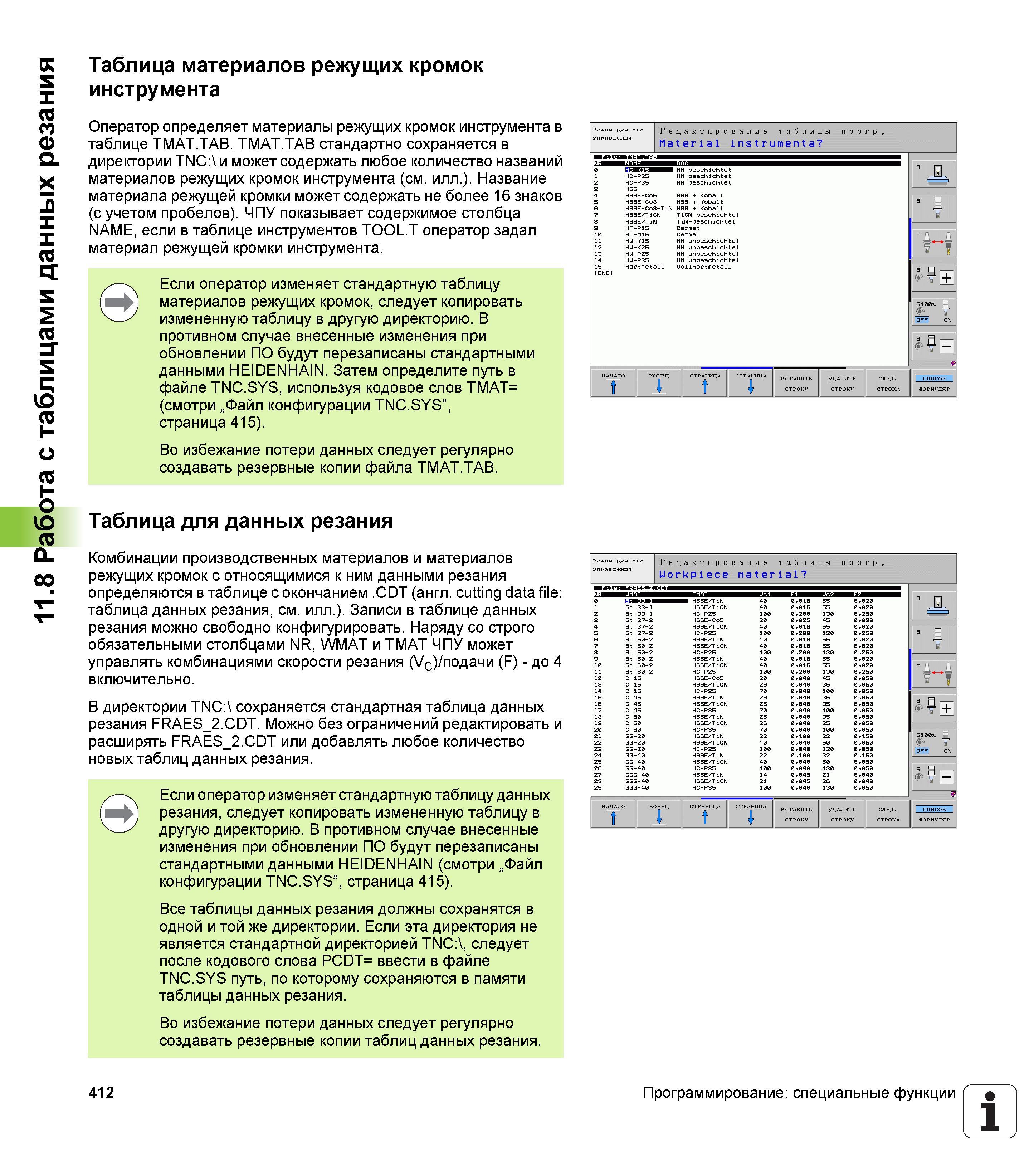

11.8 Работа с таблицами данных резания Таблица материалов режущих кромок инструмента Оператор определяет материалы режущих кромок инструмента в таблице TMAT.TAB. TMAT.TAB стандартно сохраняется в директории TNC:\ и может содержать любое количество названий материалов режущих кромок инструмента (см. илл.). Название материала режущей кромки может содержать не более 16 знаков (с учетом пробелов). ЧПУ показывает содержимое столбца NAME, если в таблице инструментов TOOL.T оператор задал материал режущей кромки инструмента. Если оператор изменяет стандартную таблицу материалов режущих кромок, следует копировать измененную таблицу в другую директорию. В противном случае внесенные изменения при обновлении ПО будут перезаписаны стандартными данными HEIDENHAIN. Затем определите путь в файле TNC.SYS, используя кодовое слов TMAT= (смотри „Файл конфигурации TNC.SYS”, страница 415). Во избежание потери данных следует регулярно создавать резервные копии файла TMAT.TAB. Таблица для данных резания Комбинации производственных материалов и материалов режущих кромок с относящимися к ним данными резания определяются в таблице с окончанием .CDT (англ. cutting data file таблица данных резания, см. илл.). Записи в таблице данных резания можно свободно конфигурировать. Наряду со строго обязательными столбцами nR, WmAt и TMAT ЧПУ может управлять комбинациями скорости резания (Ус)/подачи (F) - до 4 включительно. В директории TNC:\ сохраняется стандартная таблица данных резания FRAES_2.CDT. Можно без ограничений редактировать и расширять FRAES_2.CDT или добавлять любое количество новых таблиц данных резания. Если оператор изменяет стандартную таблицу данных резания, следует копировать измененную таблицу в другую директорию. В противном случае внесенные изменения при обновлении ПО будут перезаписаны стандартными данными HEIDENHAIN (смотри „Файл конфигурации TNC.SYS”, страница 415). Все таблицы данных резания должны сохранятся в одной и той же директории. Если эта директория не является стандартной директорией TNC:\, следует после кодового слова PCDT= ввести в файле TNC.SYS путь, по которому сохраняются в памяти таблицы данных резания. Во избежание потери данных следует регулярно создавать резервные копии таблиц данных резания. 412 Программирование специальные функции 1
