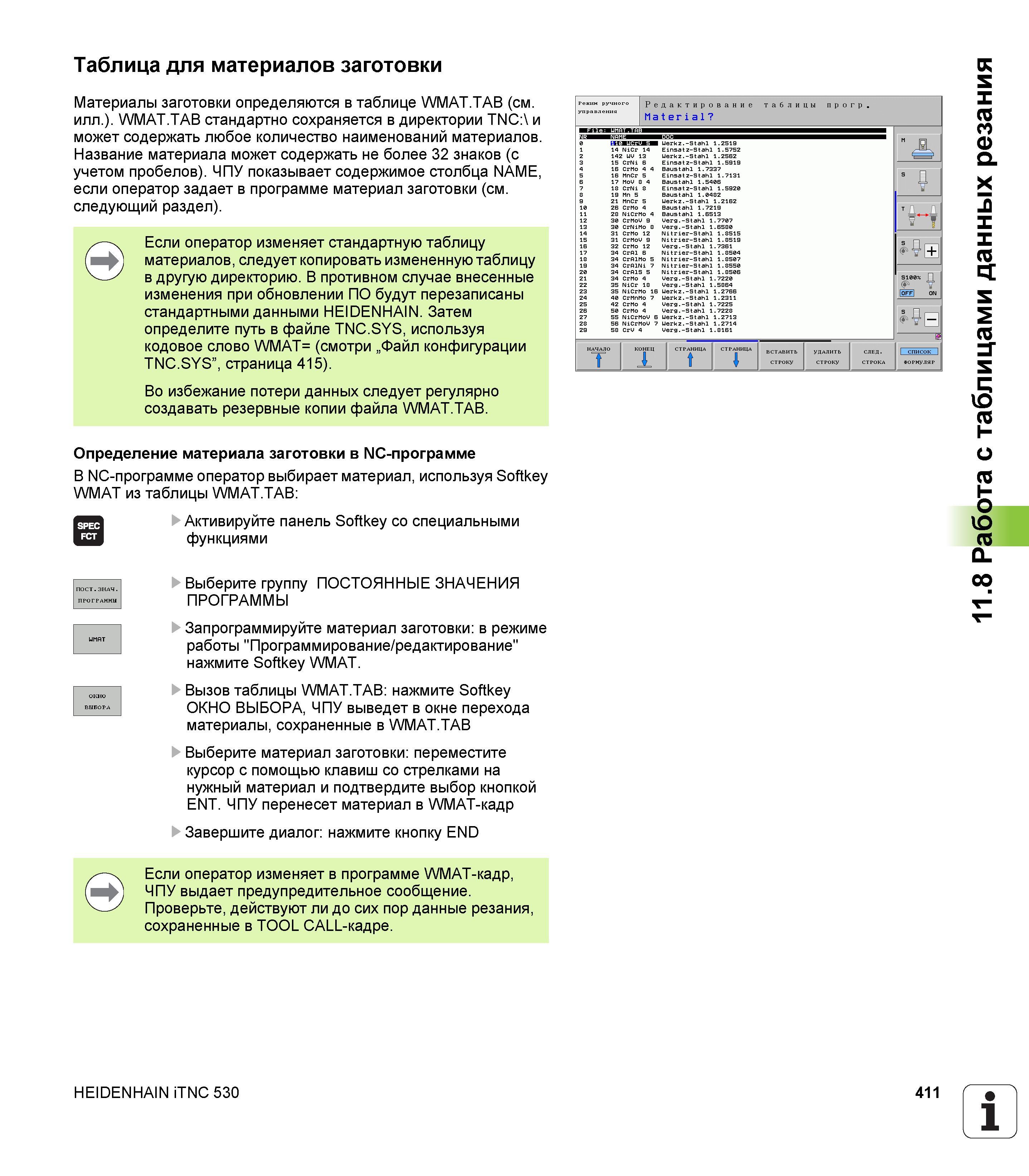

411 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.411

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 411 0411 Lab2u

Таблица для материалов заготовки Материалы заготовки определяются в таблице WMAT.TAB (см. илл.). WMAT.TAB стандартно сохраняется в директории TNC:\ и может содержать любое количество наименований материалов. Название материала может содержать не более 32 знаков (с учетом пробелов). ЧПУ показывает содержимое столбца NAME, если оператор задает в программе материал заготовки (см. следующий раздел). Если оператор изменяет стандартную таблицу материалов, следует копировать измененную таблицу в другую директорию. В противном случае внесенные изменения при обновлении ПО будут перезаписаны стандартными данными HEIDENHAIN. Затем определите путь в файле TNC.SYS, используя кодовое слово WMAt= (смотри „Файл конфигурации TNC.SYS”, страница 415). Во избежание потери данных следует регулярно создавать резервные копии файла WMAT.TAB. режим ручного Редактирование таблицы прогр. управления Material 1 14 NiCr 14 Einsatz-Stahl 1.5752 2 142 UU 13 uerkz.-Stahl 1.2562 3 15 CrNi 6 Einsatz-Stahl 1.5919 4 16 CrMo 4 4 Baustahl 1.7337 5 16 MnCr 5 Einsatz-Stahl 1.7131 Б 17 MoU 8 4 Baustahl 1.5406 7 18 CrNi 8 Einsatz-Stahl 1.5920 8 19 Mn 5 Baustahl 1.0482 9 21 MnCr 5 Uerkz.-Stahl 1.2162 10 26 CrMo 4 Baustahl 1.7219 11 28 NiCrMo 4 Baustahl 1.6513 12 30 CrMoU 9 Verg.-6tahl 1.7707 13 30 CrNiMo 8 Verg.-Stahl 1.6580 14 31 CrMo 12 Nitrier-5tahl 1.8515 15 31 CrMoU 9 Nitrier-Stahl 1.8519 IS 32 CrMo 12 Verg.-5tahl 1.7361 17 34 Crfll 6 Nitrier-Stahl 1.8504 18 34 СГЙ1МО 5 Nitrier-Stahl 1.8507 19 34 CrfllNi 7 Nitrier-Stahl 1.8550 20 34 СГЙ16 5 Nitrier-Stahl 1.8506 21 34 CrMo 4 Verg.-5tahl 1.7220 22 35 NiCr 18 Verg.-6tahl 1.5864 23 35 NiCrMo 16 Uerkz.-5tahl 1.2766 24 40 CrMnMo 7 Uerkz.-Stahl 1.2311 25 42 CrMo 4 verg.-Stahl 1.7225 2Б 50 CrMo 4 Verg.-5tahl 1.7228 27 55 NiCrMoU 6 Uerkz.-Stahl 1.2713 28 56 NiCrMoU 7 Uerkz.-Stahl 1.2714 29 58 CrU 4 Uerg.-Stahl 1.8161 s 'Н £ + 5100 П I ¥ |OFF| ON Щв т НАЧАЛО КОНЕЦ СТРУНЦА СТРАНИЦА ВСТАВИТЬ удАЛИТЬ СЛЕД. ф Т у СТРОКУ СТРОКУ СТРОКА ФОРМУЛЯР Определение материала заготовки в NC-программе В NC-программе оператор выбирает материал, используя Softkey WMAT из таблицы WMAT.TAB Активируйте панель Softkey со специальными функциями SPEC FCT Выберите группу ПОСТОЯННЫЕ ЗНАЧЕНИЯ ПРОГРАММЫ Запрограммируйте материал заготовки в режиме работы "Программирование/редактирование" нажмите Softkey WMAT. Вызов таблицы WMAT.TAB нажмите Softkey ОКНО ВЫБОРА, ЧПУ выведет в окне перехода материалы, сохраненные в WMAT.TAB Выберите материал заготовки переместите курсор с помощью клавиш со стрелками на нужный материал и подтвердите выбор кнопкой ENT. ЧПУ перенесет материал в WMAT-кадр Завершите диалог нажмите кнопку END Если оператор изменяет в программе WMAT-кадр, ЧПУ выдает предупредительное сообщение. Проверьте, действуют ли до сих пор данные резания, сохраненные в TOOL CALL-кадре. HEIDENHAIN iTNC 530 411 1 11.8 Работа с таблицами данных резания
