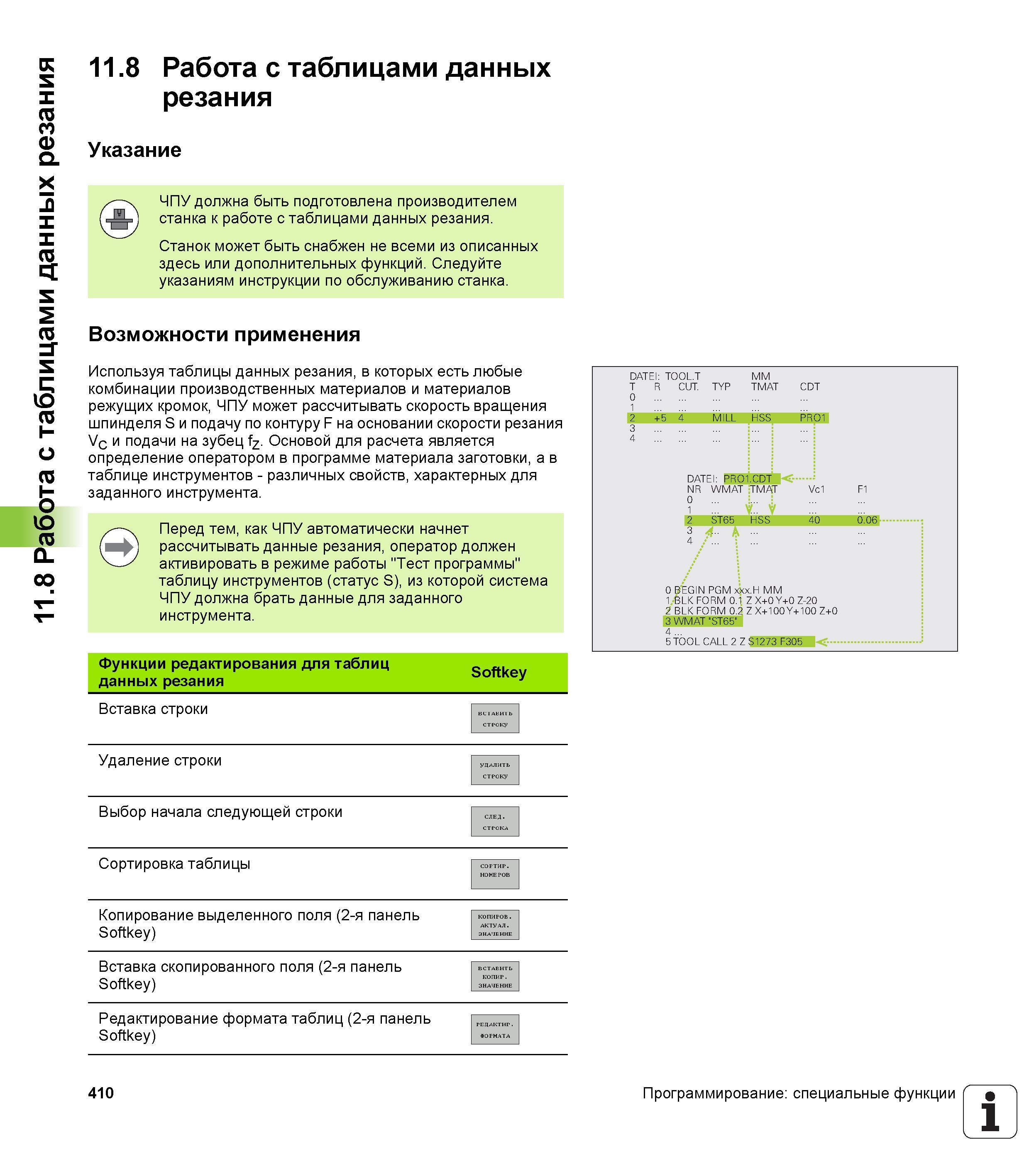

11.8 Работа с таблицами данных резания 11.8 Работа с таблицами данных резания Указание ЧПУ должна быть подготовлена производителем станка к работе с таблицами данных резания. Станок может быть снабжен не всеми из описанных здесь или дополнительных функций. Следуйте указаниям инструкции по обслуживанию станка. Возможности применения Используя таблицы данных резания, в которых есть любые комбинации производственных материалов и материалов режущих кромок, ЧПУ может рассчитывать скорость вращения шпинделя S и подачу по контуру F на основании скорости резания Vc и подачи на зубец fZ. Основой для расчета является определение оператором в программе материала заготовки, а в таблице инструментов - различных свойств, характерных для заданного инструмента. Перед тем, как ЧПУ автоматически начнет рассчитывать данные резания, оператор должен активировать в режиме работы "Тест программы" таблицу инструментов (статус S), из которой система ЧПУ должна брать данные для заданного инструмента. Функции редактирования для таблиц _ ftk данных резания y Вставка строки Удаление строки УДАЛИТЬ СТРОКУ Выбор начала следующей строки Сортировка таблицы DATEI TOOL.T T R CUT. 0 1 MM TYP TMAT CDT 2 +5 4 Mill Hss PRO1 3 4 DATEI PRO1.CDT NR WMAT TMAT 0 1 Vc1 F1 2 ST65 HSS 40 0.06 3 4
