Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.) |
|||||
414 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.414 |
|||||

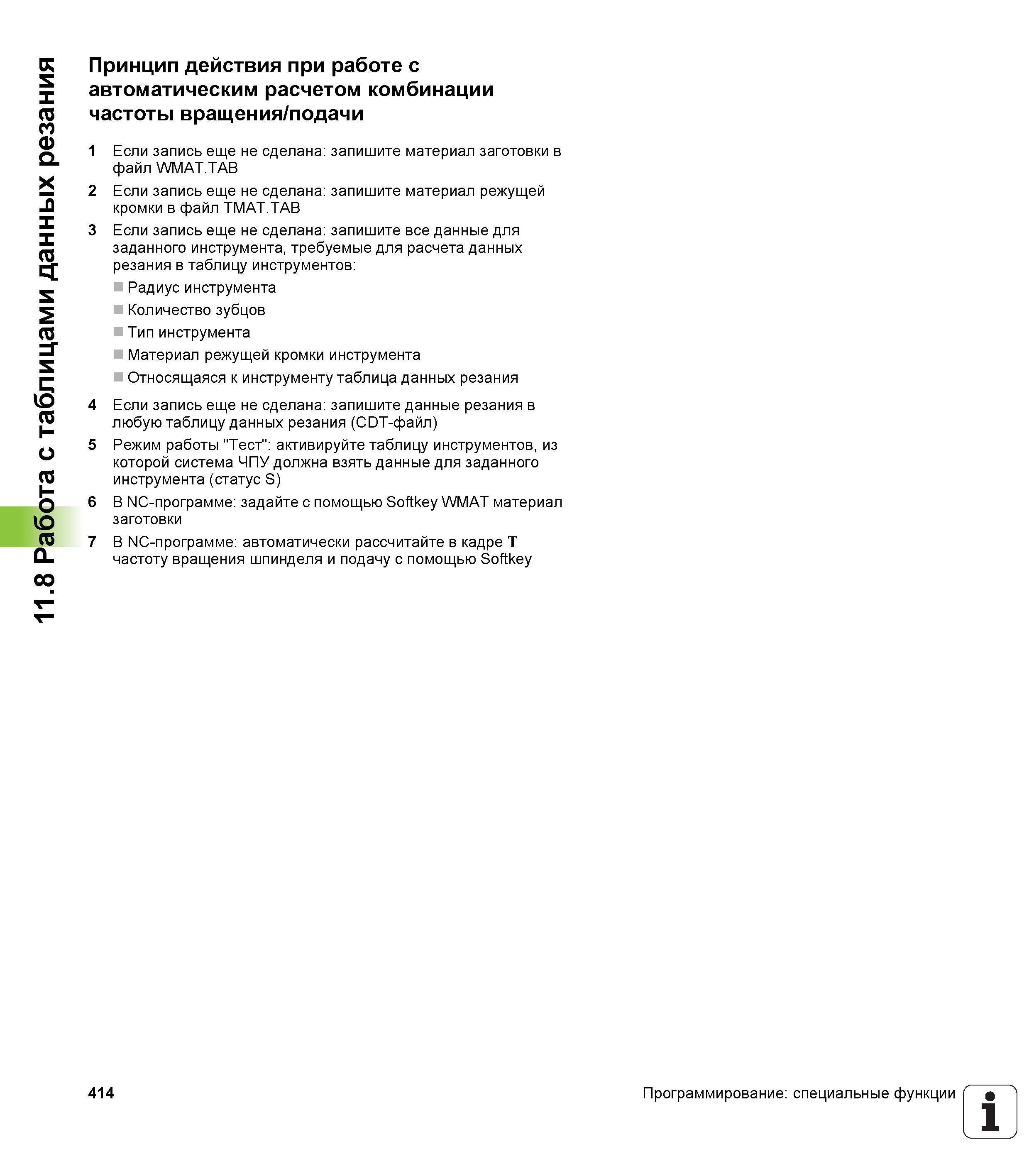

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 414 0414 Lab2u 11.8 Работа с таблицами данных резания Принцип действия при работе с автоматическим расчетом комбинации частоты вращения/подачи 1 Если запись еще не сделана запишите материал заготовки в файл WMAT.TAB 2 Если запись еще не сделана запишите материал режущей кромки в файл TMAT.TAB 3 Если запись еще не сделана запишите все данные для заданного инструмента, требуемые для расчета данных резания в таблицу инструментов Радиус инструмента Количество зубцов Тип инструмента Материал режущей кромки инструмента Относящаяся к инструменту таблица данных резания 4 Если запись еще не сделана запишите данные резания в любую таблицу данных резания (CDT-файл) 5 Режим работы "Тест" активируйте таблицу инструментов, из которой система ЧПУ должна взять данные для заданного инструмента (статус S) 6 В NC-программе задайте с помощью Softkey WMAT материал заготовки 7 В NC-программе автоматически рассчитайте в кадре T частоту вращения шпинделя и подачу с помощью Softkey 414 Программирование специальные функции 1 |
|||||
