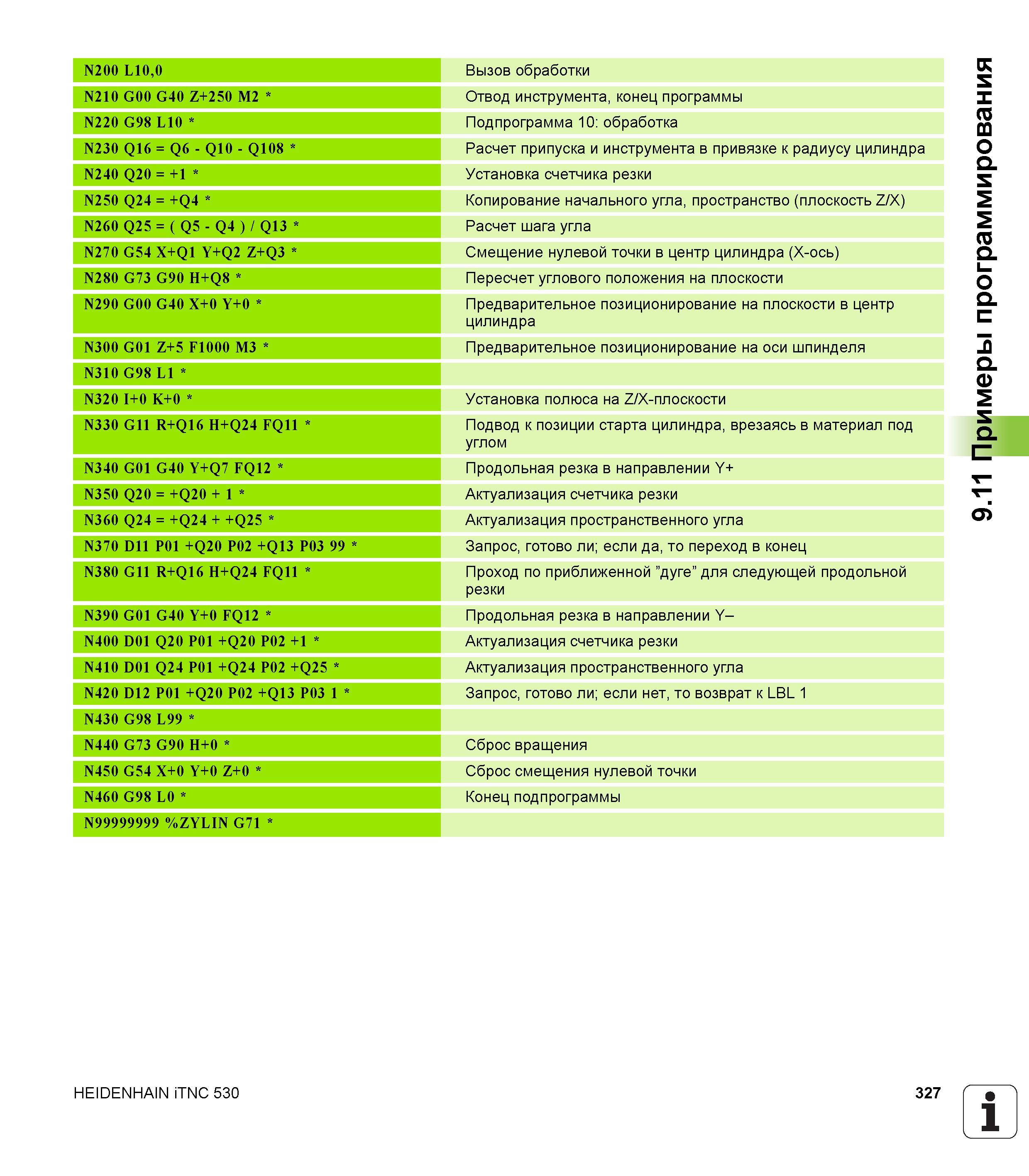

N200 L10,0 Вызов обработки Отвод инструмента, конец программы Подпрограмма 10 обработка Расчет припуска и инструмента в привязке к радиусу цилиндра Установка счетчика резки Копирование начального угла, пространство (плоскость Z/X) Расчет шага угла Смещение нулевой точки в центр цилиндра (X-ось) Пересчет углового положения на плоскости Предварительное позиционирование на плоскости в центр цилиндра Предварительное позиционирование на оси шпинделя N210 G00 G40 Z+250 M2 N220 G98 L10 N230 Q16 = Q6 - Q10 - Q108 N240 Q20 = +1 N250 Q24 = +Q4 N260 Q25 = ( Q5 - Q4 ) / Q13 N270 G54 X+Q1 Y+Q2 Z+Q3 N280 G73 G90 H+Q8 N290 G00 G40 X+0 Y+0 N300 G01 Z+5 F1000 M3 N310 G98 L1 N320 I+0 K+0 Установка полюса на Z/X-плоскости Подвод к позиции старта цилиндра, врезаясь в материал под углом Продольная резка в направлении Y+ Актуализация счетчика резки Актуализация пространственного угла Запрос, готово ли; если да, то переход в конец Проход по приближенной ”дуге” для следующей продольной резки Продольная резка в направлении Y-Актуализация счетчика резки Актуализация пространственного угла Запрос, готово ли; если нет, то возврат к LBL 1 N330 G11 R+Q16 H+Q24 FQ11 N340 G01 G40 Y+Q7 FQ12 N350 Q20 = +Q20 + 1 N360 Q24 = +Q24 + +Q25 N370 D11 P01 +Q20 P02 +Q13 P03 99 N380 G11 R+Q16 H+Q24 FQ11 N390 G01 G40 Y+0 FQ12 N400 D01 Q20 P01 +Q20 P02 +1 N410 D01 Q24 P01 +Q24 P02 +Q25 N420 D12 P01 +Q20 P02 +Q13 P03 1 N430 G98 L99 N440 G73 G90 H+0 Сброс вращения Сброс смещения нулевой точки Конец подпрограммы N450 G54 X+0 Y+0 Z+0 N460 G98 L0 N99999999 /ZYLIN G71 HEIDENHAIN iTNC 530 327 1 4 _ 9.11 Примеры программирования
