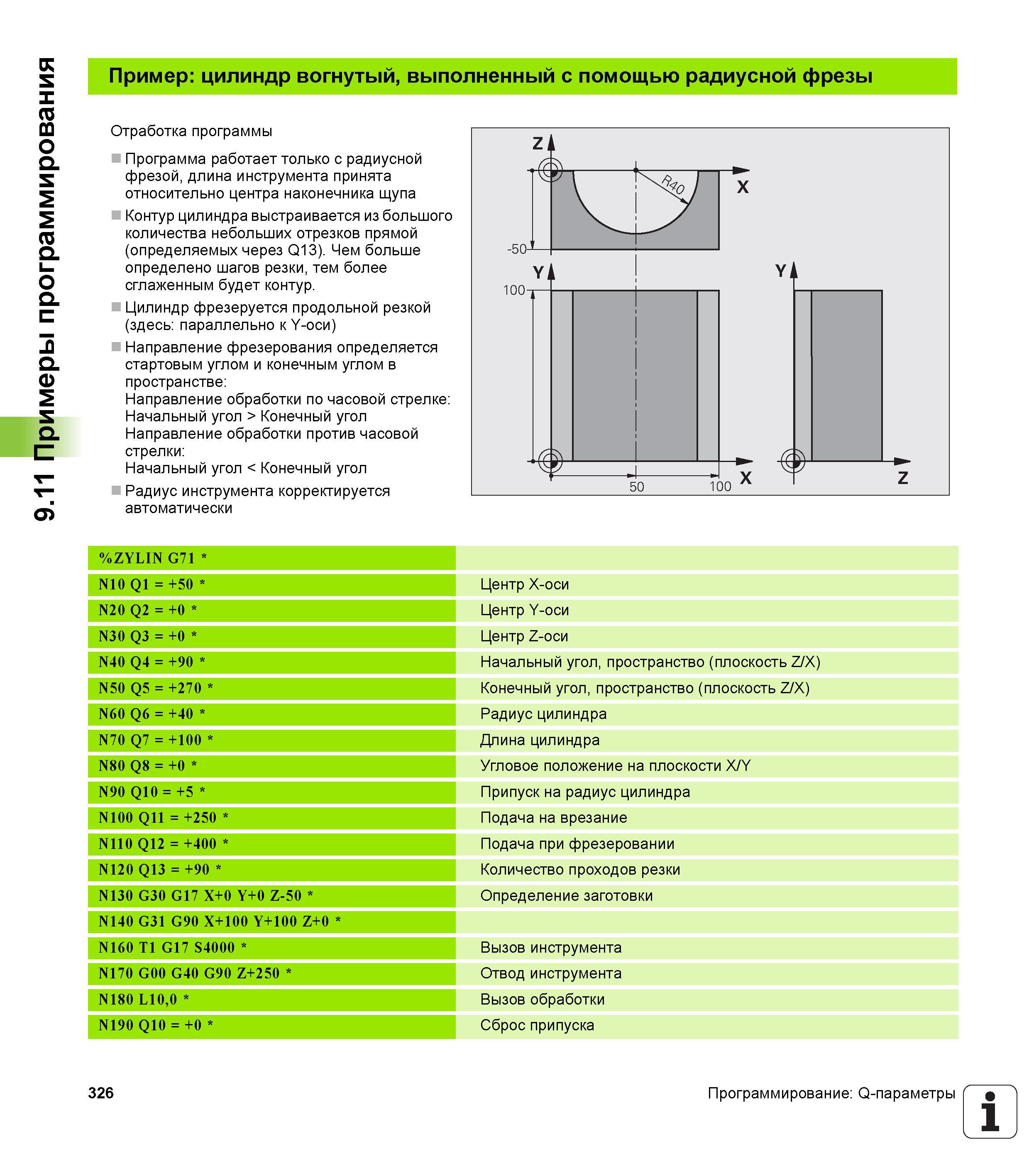

9.11 Примеры программирования Пример цилиндр вогнутый, выполненный с помощью радиусной фрезы Отработка программы Программа работает только с радиусной фрезой, длина инструмента принята относительно центра наконечника щупа Контур цилиндра выстраивается из большого количества небольших отрезков прямой (определяемых через Q13). Чем больше определено шагов резки, тем более сглаженным будет контур. Цилиндр фрезеруется продольной резкой (здесь параллельно к Y-оси) Направление фрезерования определяется стартовым углом и конечным углом в пространстве Направление обработки по часовой стрелке Начальный угол > Конечный угол Направление обработки против часовой стрелки Начальный угол < Конечный угол Радиус инструмента корректируется автоматически %ZYLIN G71 N10 Q1 = +50 Центр X-оси N20 Q2 = +0 Центр Y-оси N30 Q3 = +0 Центр Z-оси N40 Q4 = +90 Начальный угол, пространство (плоскость Z/X) N50 Q5 = +270 Конечный угол, пространство (плоскость Z/X) N60 Q6 = +40 Радиус цилиндра N70 Q7 = +100 Длина цилиндра N80 Q8 = +0 Угловое положение на плоскости X/Y N90 Q10 = +5 Припуск на радиус цилиндра N100 Q11 = +250 Подача на врезание N110 Q12 = +400 Подача при фрезеровании N120 Q13 = +90 Количество проходов резки N130 G30 G17 X+0 Y+0 Z-50 Определение заготовки N140 G31 G90 X+100 Y+100 Z+0 N160 T1 G17 S4000 Вызов инструмента N170 G00 G40 G90 Z+250 Отвод инструмента N180 L10,0 Вызов обработки N190 Q10 = +0 Сброс припуска 326 Программирование Q-параметры
