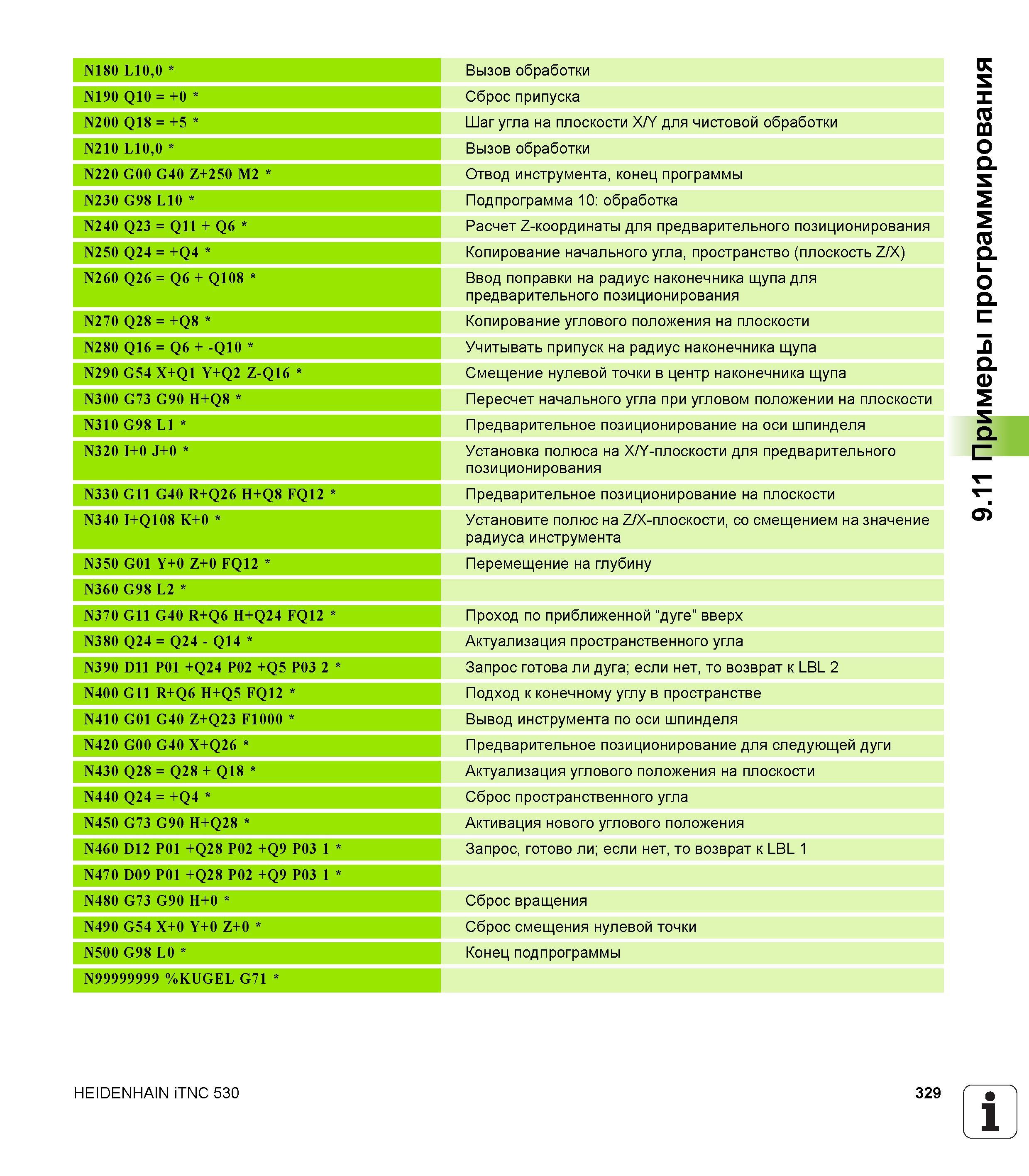

N180 L10,0 Вызов обработки N190 Q10 = +0 Сброс припуска N200 Q18 = +5 Шаг угла на плоскости X/Y для чистовой обработки N210 L10,0 Вызов обработки N220 G00 G40 Z+250 M2 Отвод инструмента, конец программы N230 G98 L10 Подпрограмма 10 обработка N240 Q23 = Q11 + Q6 Расчет Z-координаты для предварительного позиционирования N250 Q24 = +Q4 Копирование начального угла, пространство (плоскость Z/X) N260 Q26 = Q6 + Q108 Ввод поправки на радиус наконечника щупа для предварительного позиционирования N270 Q28 = +Q8 Копирование углового положения на плоскости N280 Q16 = Q6 + -Q10 Учитывать припуск на радиус наконечника щупа N290 G54 X+Q1 Y+Q2 Z-Q16 Смещение нулевой точки в центр наконечника щупа N300 G73 G90 H+Q8 Пересчет начального угла при угловом положении на плоскости N310 G98 L1 Предварительное позиционирование на оси шпинделя N320 I+0 J+0 Установка полюса на X/Y-плоскости для предварительного позиционирования N330 G11 G40 R+Q26 H+Q8 FQ12 Предварительное позиционирование на плоскости N340 I+Q108 K+0 Установите полюс на Z/X-плоскости, со смещением на значение радиуса инструмента N350 G01 Y+0 Z+0 FQ12 Перемещение на глубину N360 G98 L2 N370 G11 G40 R+Q6 H+Q24 FQ12 Проход по приближенной “дуге” вверх N380 Q24 = Q24 - Q14 Актуализация пространственного угла N390 D11 P01 +Q24 P02 +Q5 P03 2 Запрос готова ли дуга; если нет, то возврат к LBL 2 N400 G11 R+Q6 H+Q5 FQ12 Подход к конечному углу в пространстве N410 G01 G40 Z+Q23 F1000 Вывод инструмента по оси шпинделя N420 G00 G40 X+Q26 Предварительное позиционирование для следующей дуги N430 Q28 = Q28 + Q18 Актуализация углового положения на плоскости N440 Q24 = +Q4 Сброс пространственного угла N450 G73 G90 H+Q28 Активация нового углового положения N460 D12 P01 +Q28 P02 +Q9 P03 1 Запрос, готово ли; если нет, то возврат к LBL 1 N470 D09 P01 +Q28 P02 +Q9 P03 1 N480 G73 G90 H+0 Сброс вращения N490 G54 X+0 Y+0 Z+0 Сброс смещения нулевой точки N500 G98 L0 Конец подпрограммы N99999999 %KUGEL G71 HEIDENHAIN iTNC 530 329 1 9.11 Примеры программирования
