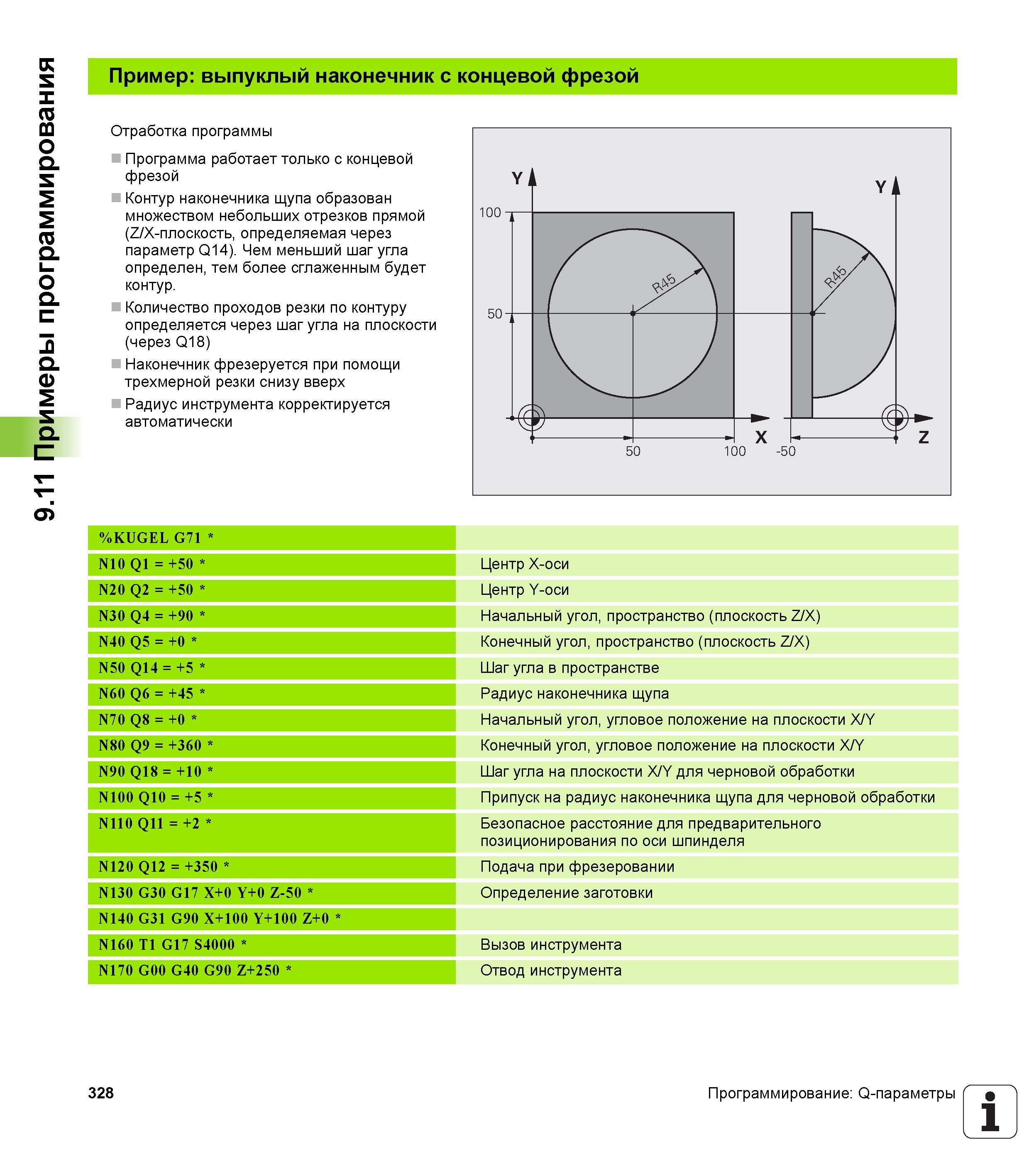

9.11 Примеры программирования Пример выпуклый наконечник с концевой фрезой Отработка программы Программа работает только с концевой фрезой Контур наконечника щупа образован множеством небольших отрезков прямой (Z/X-плоскость, определяемая через параметр Q14). Чем меньший шаг угла определен, тем более сглаженным будет контур. Количество проходов резки по контуру определяется через шаг угла на плоскости (через Q18) Наконечник фрезеруется при помощи трехмерной резки снизу вверх Радиус инструмента корректируется автоматически %KUGEL G71 N10 Q1 = +50 Центр X-оси N20 Q2 = +50 Центр Y-оси N30 Q4 = +90 Начальный угол, пространство (плоскость Z/X) N40 Q5 = +0 Конечный угол, пространство (плоскость Z/X) N50 Q14 = +5 Шаг угла в пространстве N60 Q6 = +45 Радиус наконечника щупа N70 Q8 = +0 Начальный угол, угловое положение на плоскости X/Y N80 Q9 = +360 Конечный угол, угловое положение на плоскости X/Y N90 Q18 = +10 Шаг угла на плоскости X/Y для черновой обработки N100 Q10 = +5 Припуск на радиус наконечника щупа для черновой обработки N110 Q11 = +2 Безопасное расстояние для предварительного позиционирования по оси шпинделя N120 Q12 = +350 Подача при фрезеровании N130 G30 G17 X+0 Y+0 Z-50 Определение заготовки N140 G31 G90 X+100 Y+100 Z+0 N160 T1 G17 S4000 Вызов инструмента N170 G00 G40 G90 Z+250 Отвод инструмента 328 Программирование Q-параметры 1
