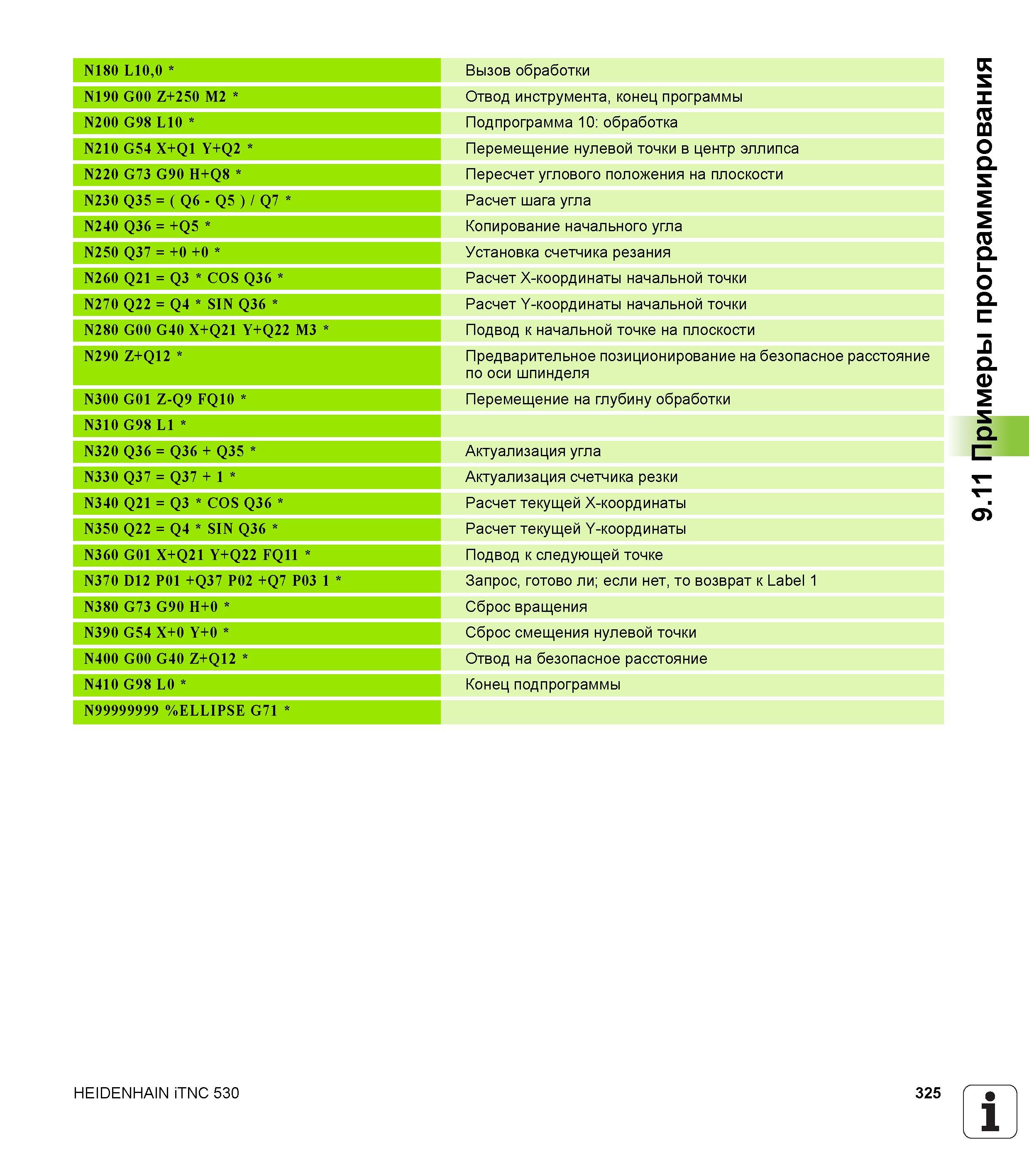

N180 L10,0 Вызов обработки Отвод инструмента, конец программы Подпрограмма 10 обработка Перемещение нулевой точки в центр эллипса Пересчет углового положения на плоскости Расчет шага угла Копирование начального угла Установка счетчика резания Расчет X-координаты начальной точки Расчет Y-координаты начальной точки Подвод к начальной точке на плоскости Предварительное позиционирование на безопасное расстояние по оси шпинделя Перемещение на глубину обработки N190 G00 Z+250 M2 N200 G98 L10 N210 G54 X+Q1 Y+Q2 N220 G73 G90 H+Q8 N230 Q35 = ( Q6 - Q5 ) / Q7 N240 Q36 = +Q5 N250 Q37 = +0 +0 N260 Q21 = Q3 COS Q36 N270 Q22 = Q4 SIN Q36 N280 G00 G40 X+Q21 Y+Q22 M3 N290 Z+Q12 N300 G01 Z-Q9 FQ10 N310 G98 L1 N320 Q36 = Q36 + Q35 Актуализация угла Актуализация счетчика резки Расчет текущей X-координаты Расчет текущей Y-координаты Подвод к следующей точке Запрос, готово ли; если нет, то возврат к Label 1 Сброс вращения Сброс смещения нулевой точки Отвод на безопасное расстояние Конец подпрограммы N330 Q37 = Q37 + 1 N340 Q21 = Q3 COS Q36 N350 Q22 = Q4 SIN Q36 N360 G01 X+Q21 Y+Q22 FQ11 N370 D12 P01 +Q37 P02 +Q7 P03 1 N380 G73 G90 H+0 N390 G54 X+0 Y+0 N400 G00 G40 Z+Q12 N410 G98 L0 N99999999 “/ ELLIPSE G71 HEIDENHAIN iTNC 530 325 1 9.11 Примеры программирования
