HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)




322 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.322
322 9 10 Q-параметры с заданными значениями Результаты измерения циклов измерительного щупа (см также руководство пользователя Циклы измерительных щу Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 322

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 322 0322 Lab2u

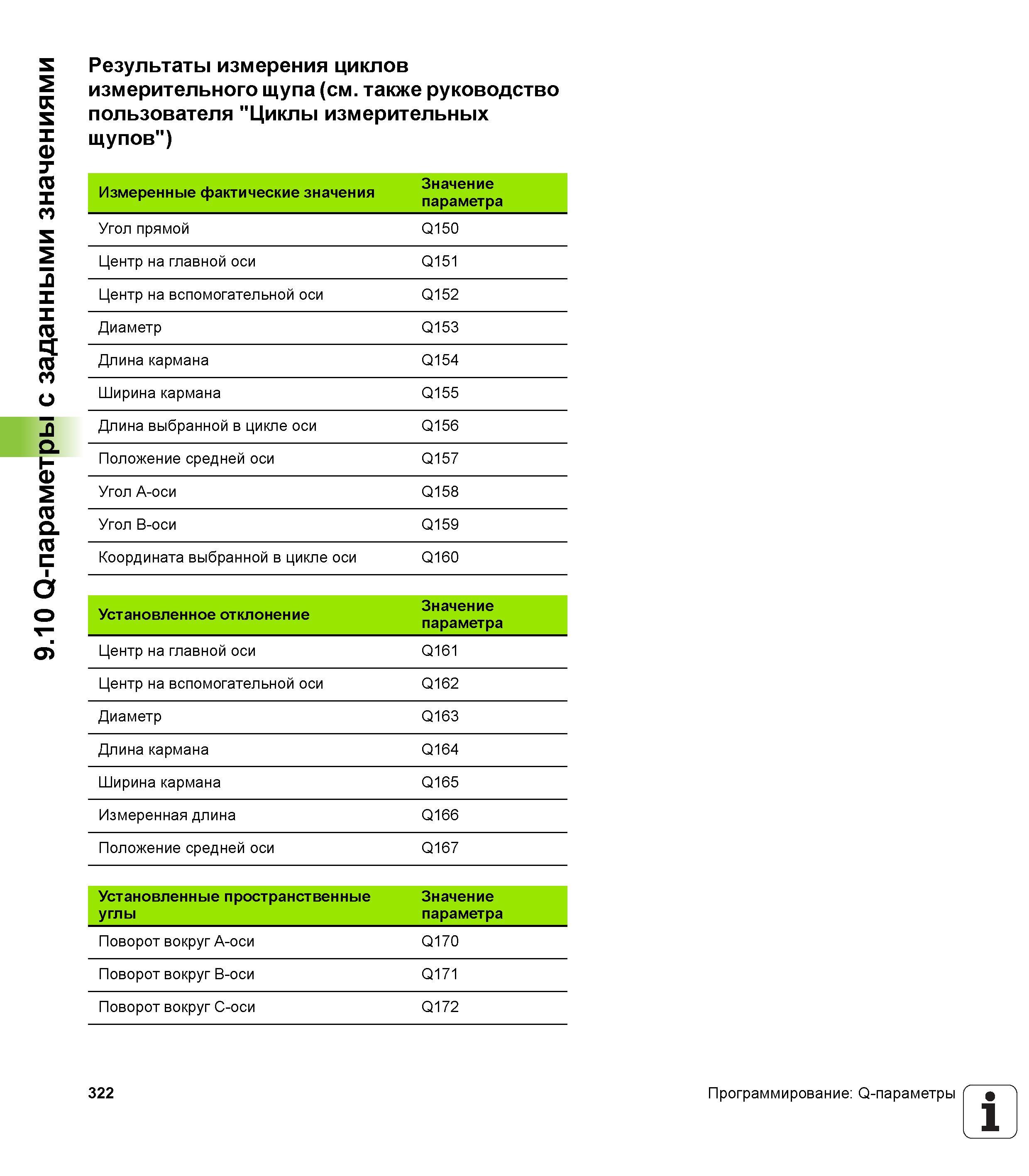

9.10 Q-параметры с заданными значениями Результаты измерения циклов измерительного щупа (см. также руководство пользователя "Циклы измерительных щупов") Измеренные фактические значения Значение параметра Угол прямой Q150 Центр на главной оси Q151 Центр на вспомогательной оси Q152 Диаметр Q153 Длина кармана Q154 Ширина кармана Q155 Длина выбранной в цикле оси Q156 Положение средней оси Q157 Угол A-оси Q158 Угол B-оси Q159 Координата выбранной в цикле оси Q160 Установленное отклонение Значение параметра Центр на главной оси Q161 Центр на вспомогательной оси Q162 Диаметр Q163 Длина кармана Q164 Ширина кармана Q165 Измеренная длина Q166 Положение средней оси Q167 Установленные пространственные Значение углы параметра Поворот вокруг A-оси Q170 Поворот вокруг B-оси Q171 Поворот вокруг C-оси Q172 322 Программирование Q-параметры 1
