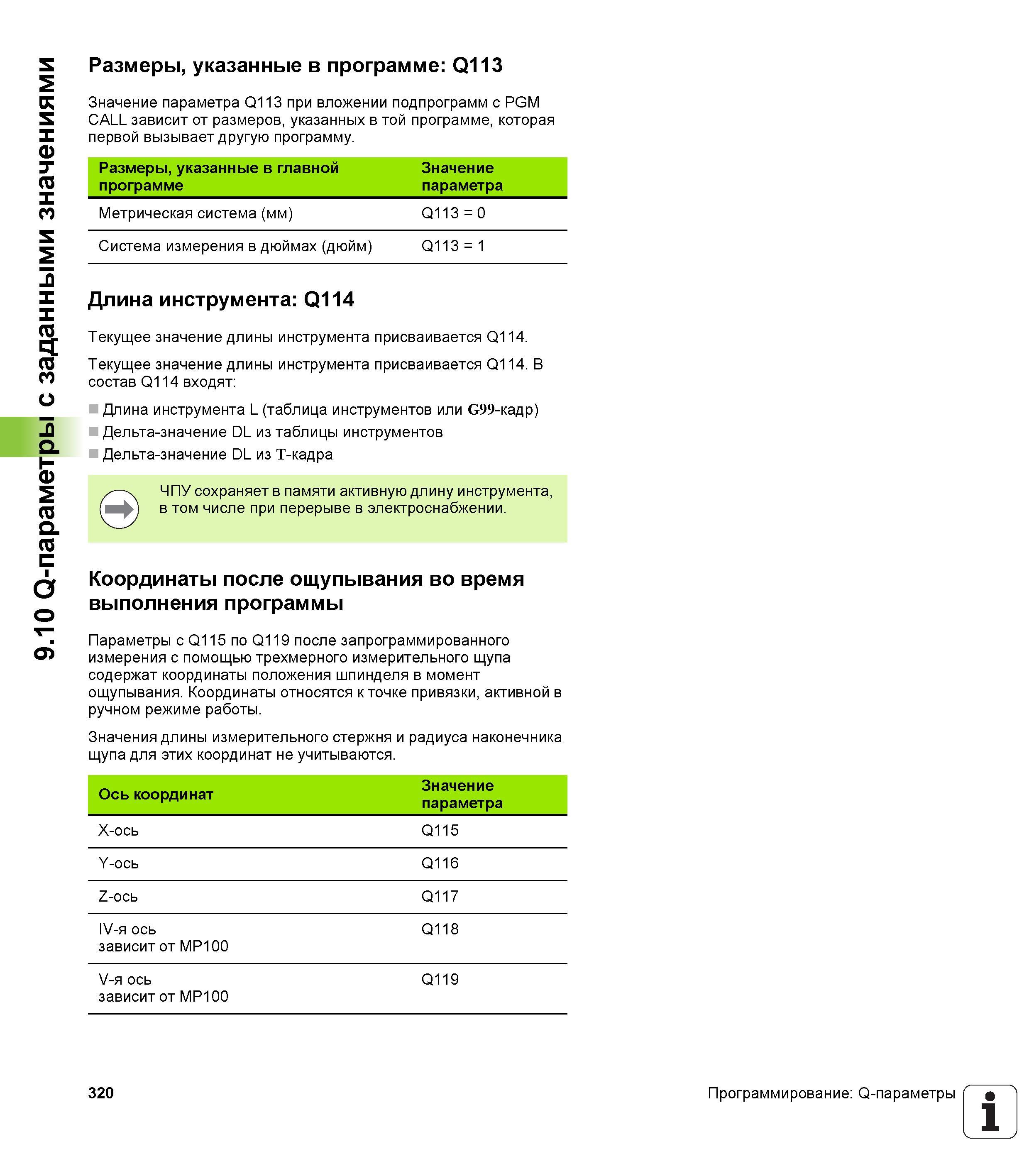

9.10 Q-параметры с заданными значениями Размеры, указанные в программе Q113 Значение параметра Q113 при вложении подпрограмм с PGM CALL зависит от размеров, указанных в той программе, которая первой вызывает другую программу. Размеры, указанные в главной Значение программе параметра Метрическая система (мм) Q113 = 0 Система измерения в дюймах (дюйм) Q113 = 1 Длина инструмента Q114 Текущее значение длины инструмента присваивается Q114. Текущее значение длины инструмента присваивается Q114. В состав Q114 входят Длина инструмента L (таблица инструментов или G99-кадр) Дельта-значение DL из таблицы инструментов Дельта-значение DL из T-кадра ЧПУ сохраняет в памяти активную длину инструмента, в том числе при перерыве в электроснабжении. Координаты после ощупывания во время выполнения программы Параметры с Q115 по Q119 после запрограммированного измерения с помощью трехмерного измерительного щупа содержат координаты положения шпинделя в момент ощупывания. Координаты относятся к точке привязки, активной в ручном режиме работы. Значения длины измерительного стержня и радиуса наконечника щупа для этих координат не учитываются. Ось координат Значение параметра X-ось Q115 Y-ось Q116 Z-ось Q117 IV-я ось Q118 зависит от MP100 V-я ось Q119 зависит от MP100 320 Программирование Q-параметры 1
