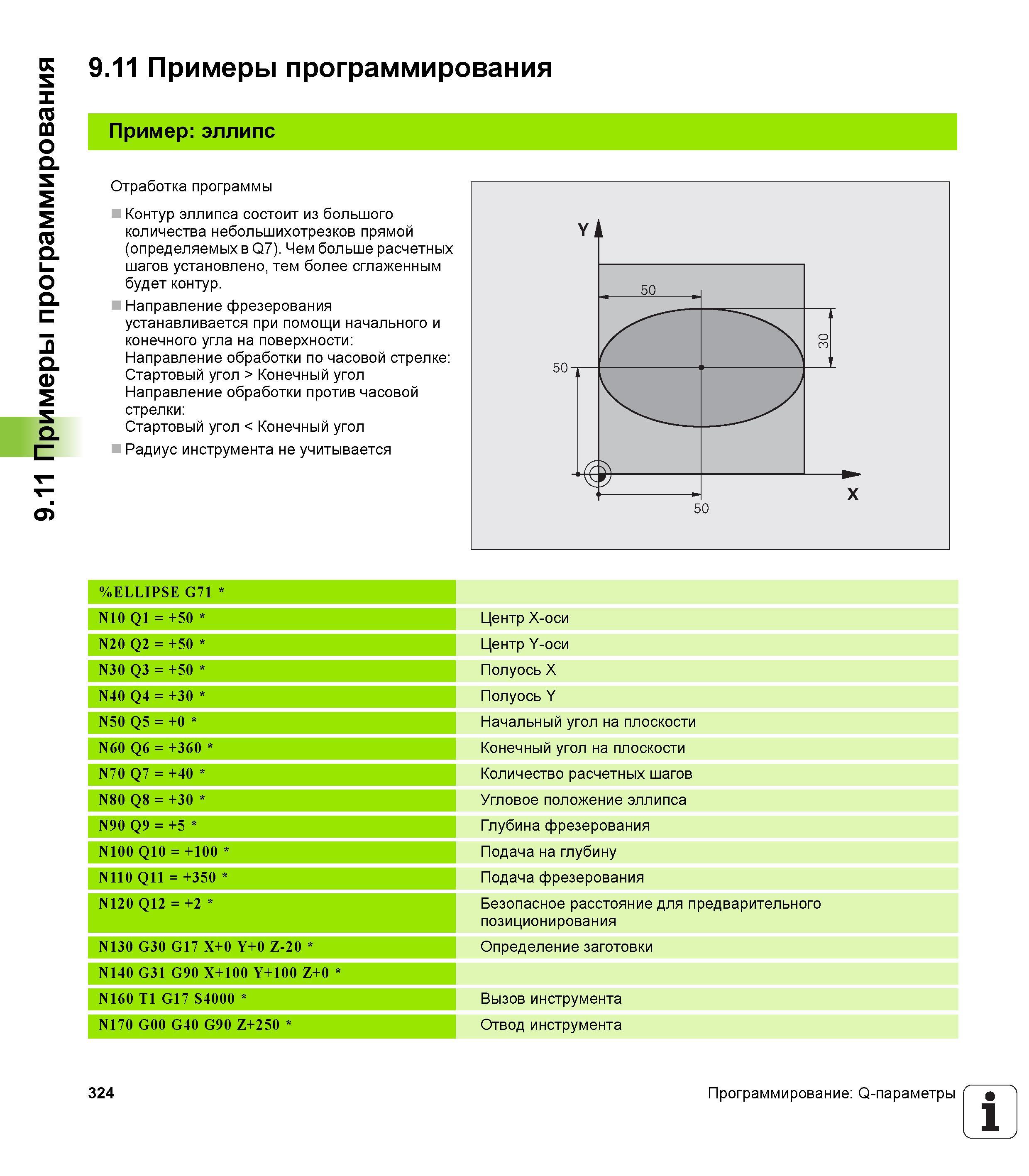

9.11 Примеры программирования 9.11 Примеры программирования Пример:эллипс Отработка программы Контур эллипса состоит из большого количества небольшихотрезков прямой (определяемых в Q7). Чем больше расчетных шагов установлено, тем более сглаженным будет контур. Направление фрезерования устанавливается при помощи начального и конечного угла на поверхности Направление обработки по часовой стрелке Стартовый угол > Конечный угол Направление обработки против часовой стрелки Стартовый угол < Конечный угол Радиус инструмента не учитывается “/ ELLIPSE G71 N10 Q1 = +50 Центр X-оси N20 Q2 = +50 Центр Y-оси N30 Q3 = +50 Полуось X N40 Q4 = +30 Полуось Y N50 Q5 = +0 Начальный угол на плоскости N60 Q6 = +360 Конечный угол на плоскости N70 Q7 = +40 Количество расчетных шагов N80 Q8 = +30 Угловое положение эллипса N90 Q9 = +5 Глубина фрезерования N100 Q10 = +100 Подача на глубину N110 Q11 = +350 Подача фрезерования N120 Q12 = +2 Безопасное расстояние для предварительного позиционирования N130 G30 G17 X+0 Y+0 Z-20 Определение заготовки N140 G31 G90 X+100 Y+100 Z+0 N160 T1 G17 S4000 Вызов инструмента N170 G00 G40 G90 Z+250 Отвод инструмента 324 Программирование Q-параметры
