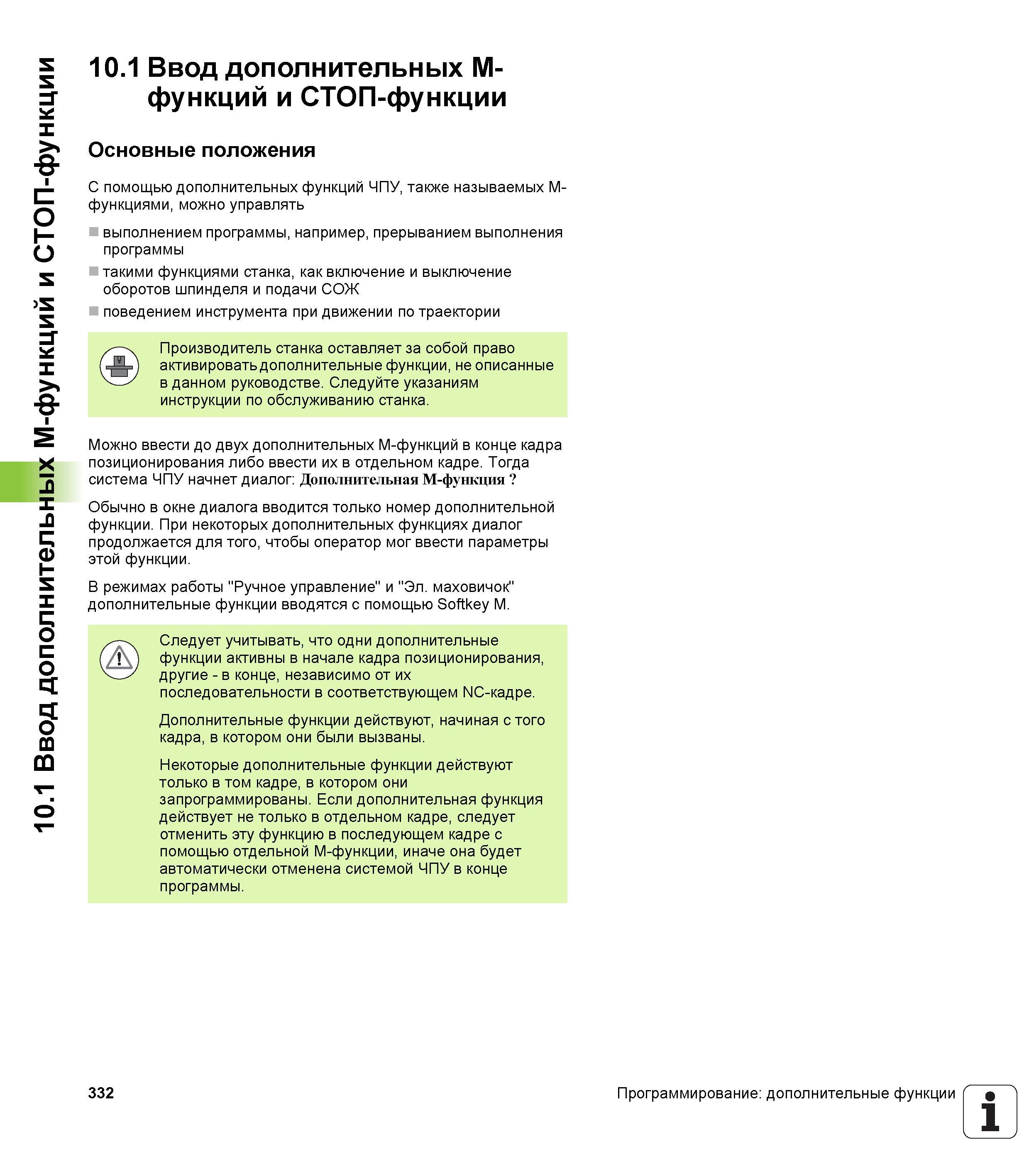

332 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.332

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 332 0332 Lab2u

10.1 Ввод дополнительных M-функций и СТОП-функции 10.1 Ввод дополнительных M-функций и СТОП-функции Основные положения С помощью дополнительных функций ЧПУ, также называемых Ml-функциями, можно управлять выполнением программы, например, прерыванием выполнения программы такими функциями станка, как включение и выключение оборотов шпинделя и подачи СОЖ поведением инструмента при движении по траектории Производитель станка оставляет за собой право активировать дополнительные функции, не описанные в данном руководстве. Следуйте указаниям инструкции по обслуживанию станка. Можно ввести до двух дополнительных М-функций в конце кадра позиционирования либо ввести их в отдельном кадре. Тогда система чПу начнет диалог Дополнительная М-функция Обычно в окне диалога вводится только номер дополнительной функции. При некоторых дополнительных функциях диалог продолжается для того, чтобы оператор мог ввести параметры этой функции. В режимах работы "Ручное управление" и "Эл. маховичок" дополнительные функции вводятся с помощью Softkey M. Следует учитывать, что одни дополнительные функции активны в начале кадра позиционирования, другие - в конце, независимо от их последовательности в соответствующем NC-кадре. Дополнительные функции действуют, начиная с того кадра, в котором они были вызваны. Некоторые дополнительные функции действуют только в том кадре, в котором они запрограммированы. Если дополнительная функция действует не только в отдельном кадре, следует отменить эту функцию в последующем кадре с помощью отдельной М-функции, иначе она будет автоматически отменена системой ЧПУ в конце программы. 332 Программирование дополнительные функции 1
