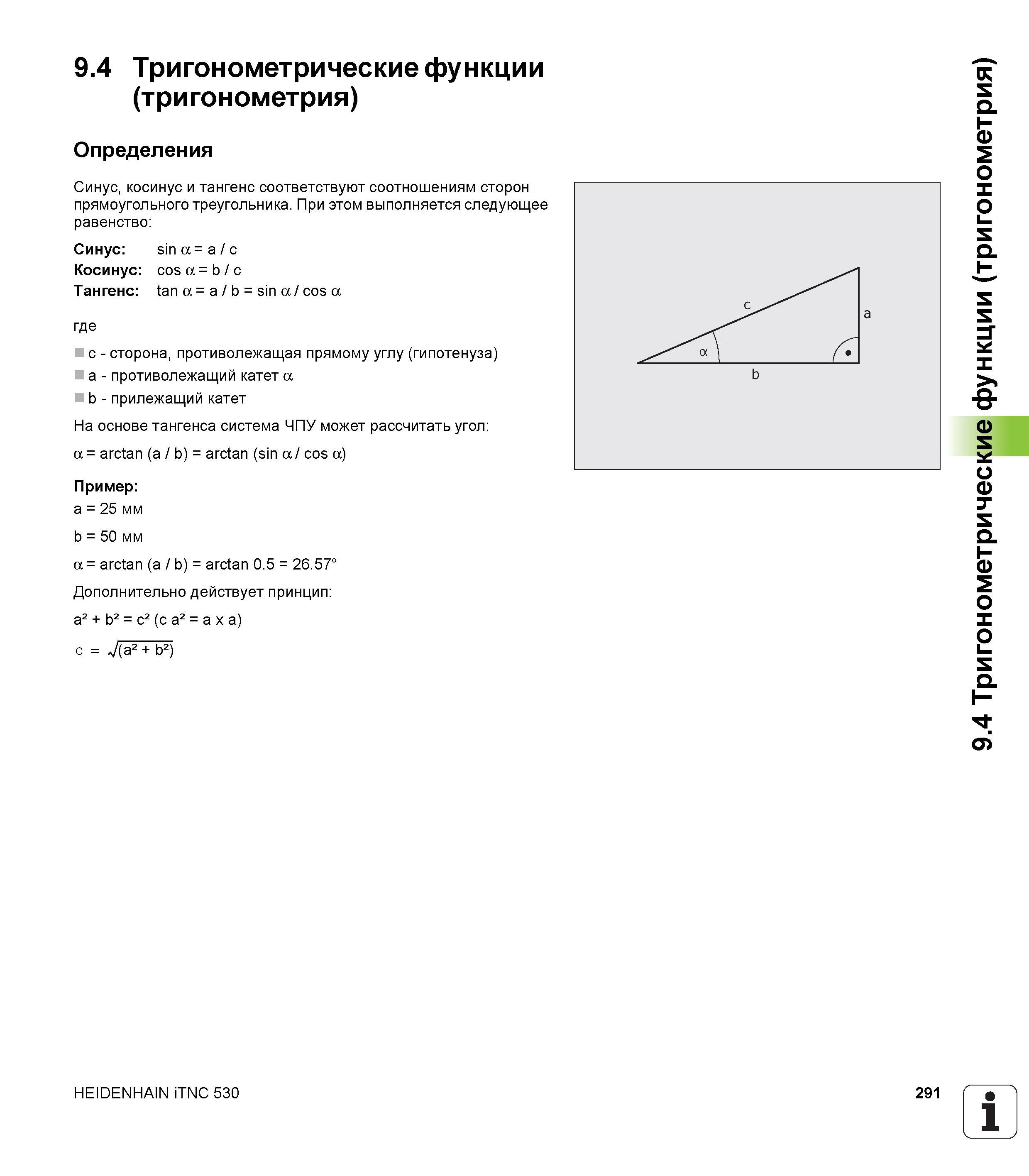

9.4 Тригонометрические функции (тригонометрия) Определения Синус, косинус и тангенс соответствуют соотношениям сторон прямоугольного треугольника. При этом выполняется следующее равенство Синус sin а = a / с Косинус cos а = b / c Тангенс tan а = a / b = sin а / cos а где c - сторона, противолежащая прямому углу (гипотенуза) a - противолежащий катет а b - прилежащий катет На основе тангенса система ЧПУ может рассчитать угол а = arctan (a / b) = arctan (sin а / cos а) Пример a = 25 мм b = 50 мм а = arctan (a / b) = arctan 0.5 = 26.57° Дополнительно действует принцип a2 + b2 = c2 (с a2 = a x a) c = T(a2+ b2) HEIDENHAIN iTNC 530 291 1 9.4 Тригонометрические функции (тригонометрия)
