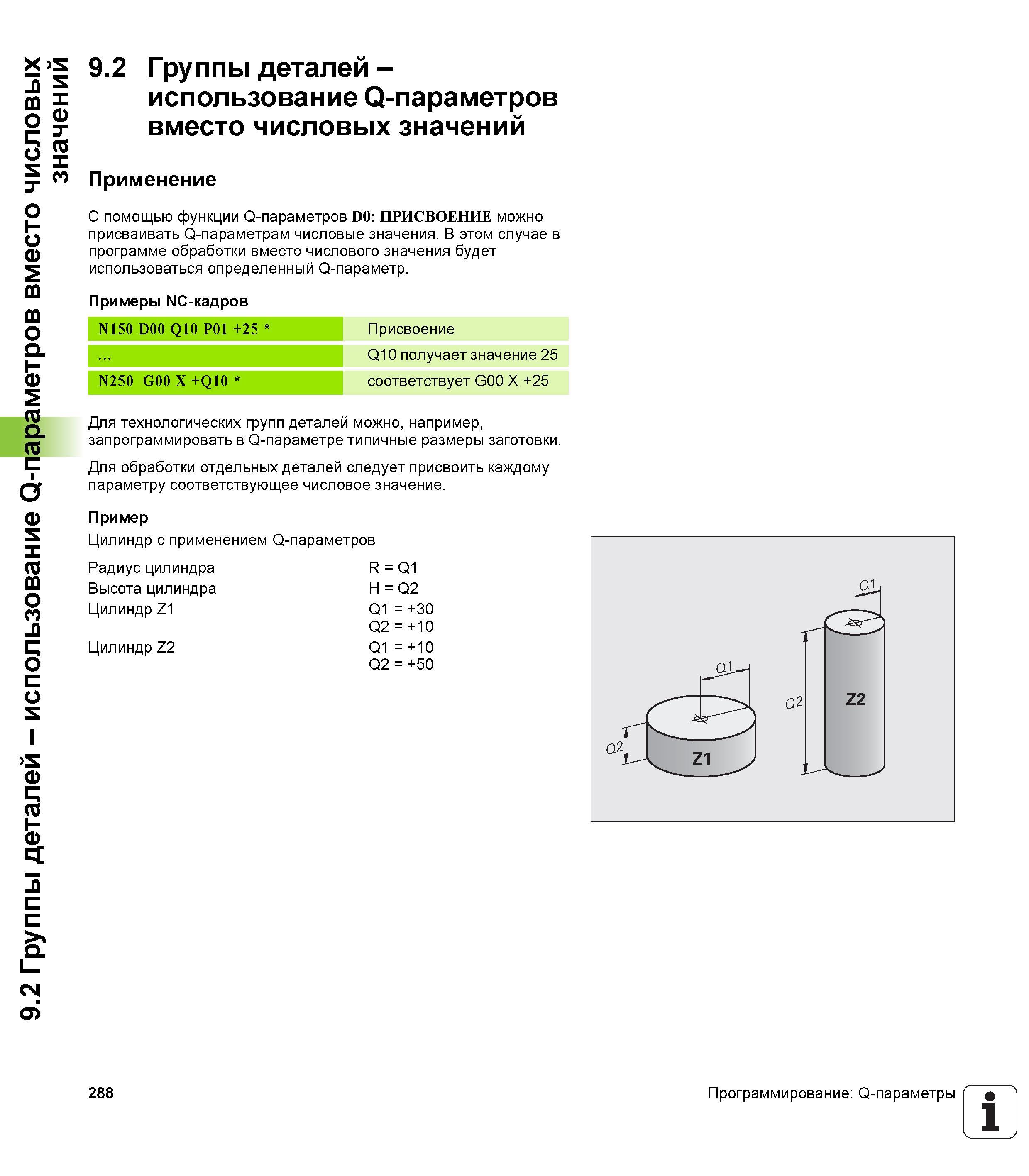

9.2 Группы деталей - использование Q-параметров вместо числовых значений 9.2 Группы деталей - использование Q-параметров вместо числовых значений Применение С помощью функции Q-параметров D0 ПРИСВОЕНИЕ можно присваивать Q-параметрам числовые значения. В этом случае в программе обработки вместо числового значения будет использоваться определенный Q-параметр. Примеры NC-кадров N150 D00 Q10 P01 +25 Присвоение Q10 получает значение 25 соответствует G00 X +25 N250 G00 X +Q10 Для технологических групп деталей можно, например, запрограммировать в Q-параметре типичные размеры заготовки. Для обработки отдельных деталей следует присвоить каждому параметру соответствующее числовое значение. Пример Цилиндр с применением Q-параметров Радиус цилиндра R = Q1 Высота цилиндра H = Q2 Цилиндр Z1 Q1 = +30 Q2 = +10 Цилиндр Z2 Q1 = +10 Q2 = +50 288 Программирование Q-параметры 1
