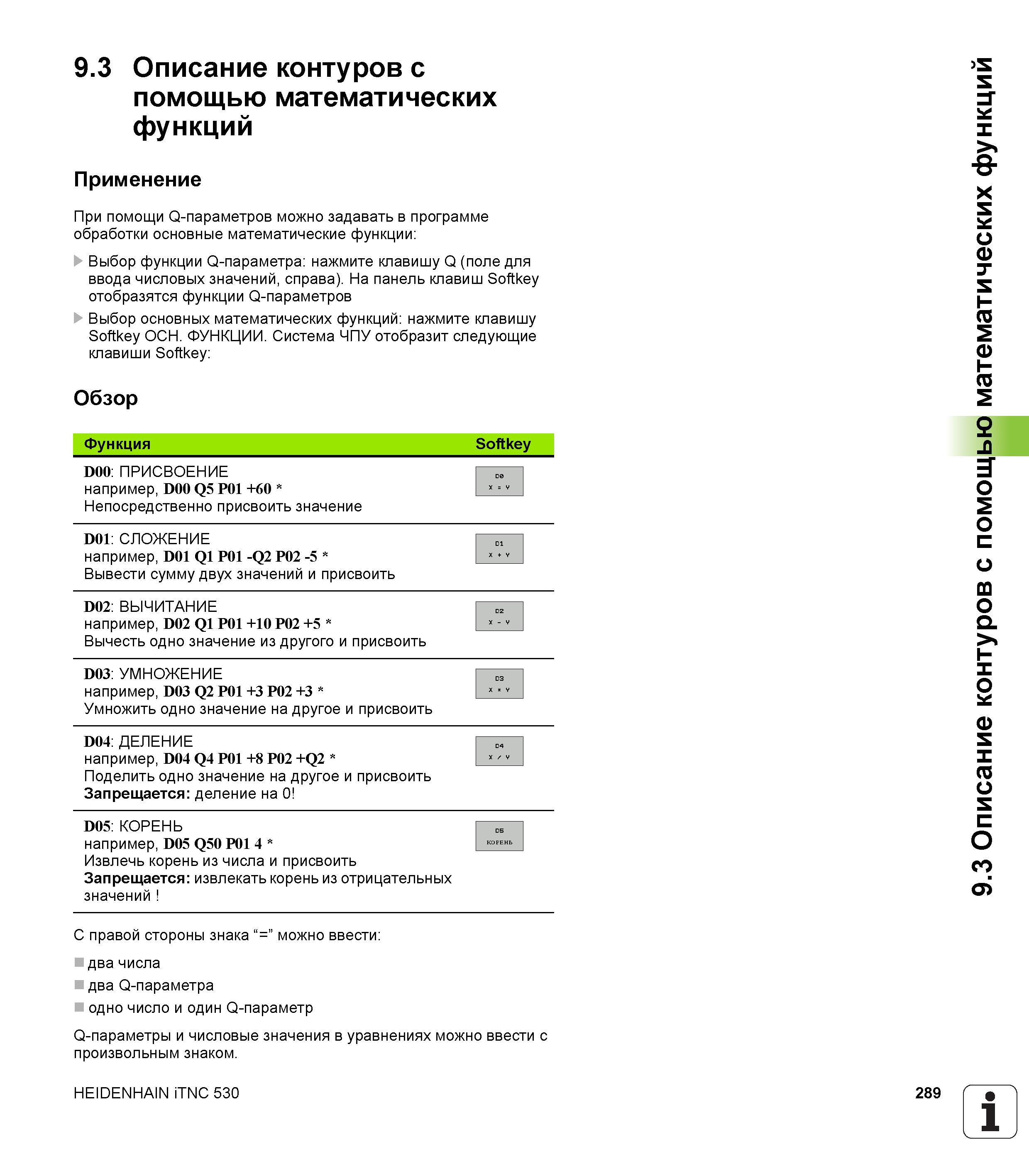

9.3 Описание контуров с помощью математических функций Применение При помощи Q-параметров можно задавать в программе обработки основные математические функции Выбор функции Q-параметра нажмите клавишу Q (поле для ввода числовых значений, справа). На панель клавиш Softkey отобразятся функции Q-параметров Выбор основных математических функций нажмите клавишу Softkey ОСН. ФУНКЦИИ. Система ЧПУ отобразит следующие клавиши Softkey Обзор Функция Softkey D00 ПРИСВОЕНИЕ например, D00 Q5 Р01 +60 Непосредственно присвоить значение DO D01 СЛОЖЕНИЕ например, D01 Q1 Р01-Q2 Р02 -5 Вывести сумму двух значений и присвоить D1 D02 ВЫЧИТАНИЕ например, D02 Q1 Р01 +10 Р02 +5 Вычесть одно значение из другого и присвоить D2 D03 УМНОЖЕНИЕ например, D03 Q2 Р01 +3 Р02 +3 Умножить одно значение на другое и присвоить D3 D04 ДЕЛЕНИЕ например, D04 Q4 Р01 +8 Р02 +Q2 Поделить одно значение на другое и присвоить Запрещается деление на 0 D4 D05 КОРЕНЬ например, D05 Q50 P01 4 Извлечь корень из числа и присвоить Запрещается извлекать корень из отрицательных значений С правой стороны знака “=” можно ввести два числа два Q-параметра одно число и один Q-параметр Q-параметры и числовые значения в уравнениях можно ввести с произвольным знаком. HEIDENHAIN iTNC 530 289 1 9.3 Описание контуров с помощью математических функций
