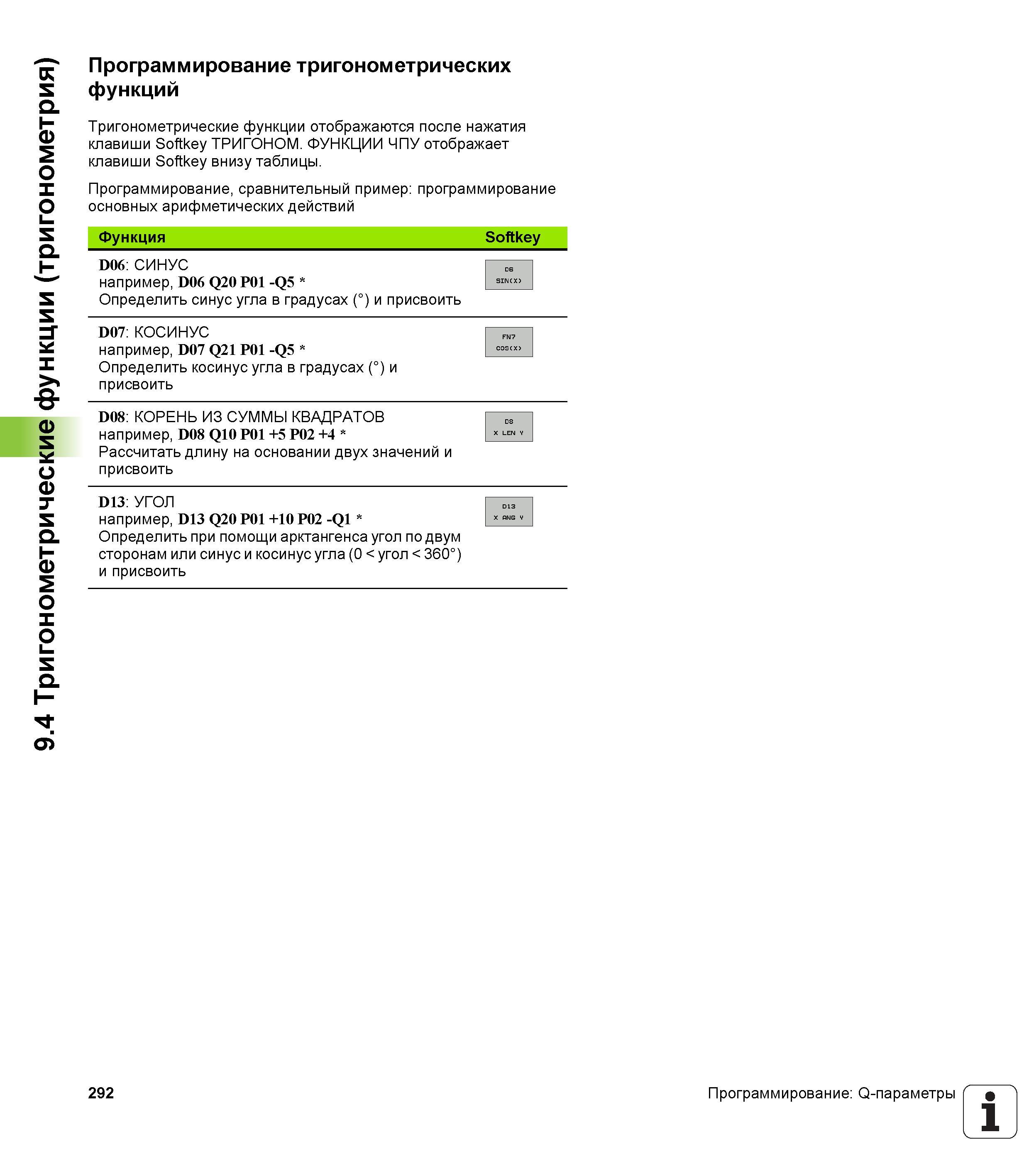

9.4 Тригонометрические функции (тригонометрия) Программирование тригонометрических функций Тригонометрические функции отображаются после нажатия клавиши Softkey ТРИГОНОМ. ФУНКЦИИ ЧПУ отображает клавиши Softkey внизу таблицы. Программирование, сравнительный пример программирование основных арифметических действий Функция Softkey D06 СИНУС например, D06 Q20 Р01-Q5 Определить синус угла в градусах (°) и присвоить ОБ SINCX) D07 КОСИНУС например, D07 Q21 Р01-Q5 Определить косинус угла в градусах (°) и присвоить FN7 COSCX) D08 КОРЕНЬ ИЗ СУММЫ КВАДРАТОВ например, D08 Q10 Р01 +5 Р02 +4 Рассчитать длину на основании двух значений и присвоить D8 X LEN V D13 УГОЛ например, D13 Q20 Р01 +10 Р02 -Q1 Определить при помощи арктангенса угол по двум сторонам или синус и косинус угла (0 < угол < 360°) и присвоить D13 X PNG V 292 Программирование Q-параметры 1
