HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)

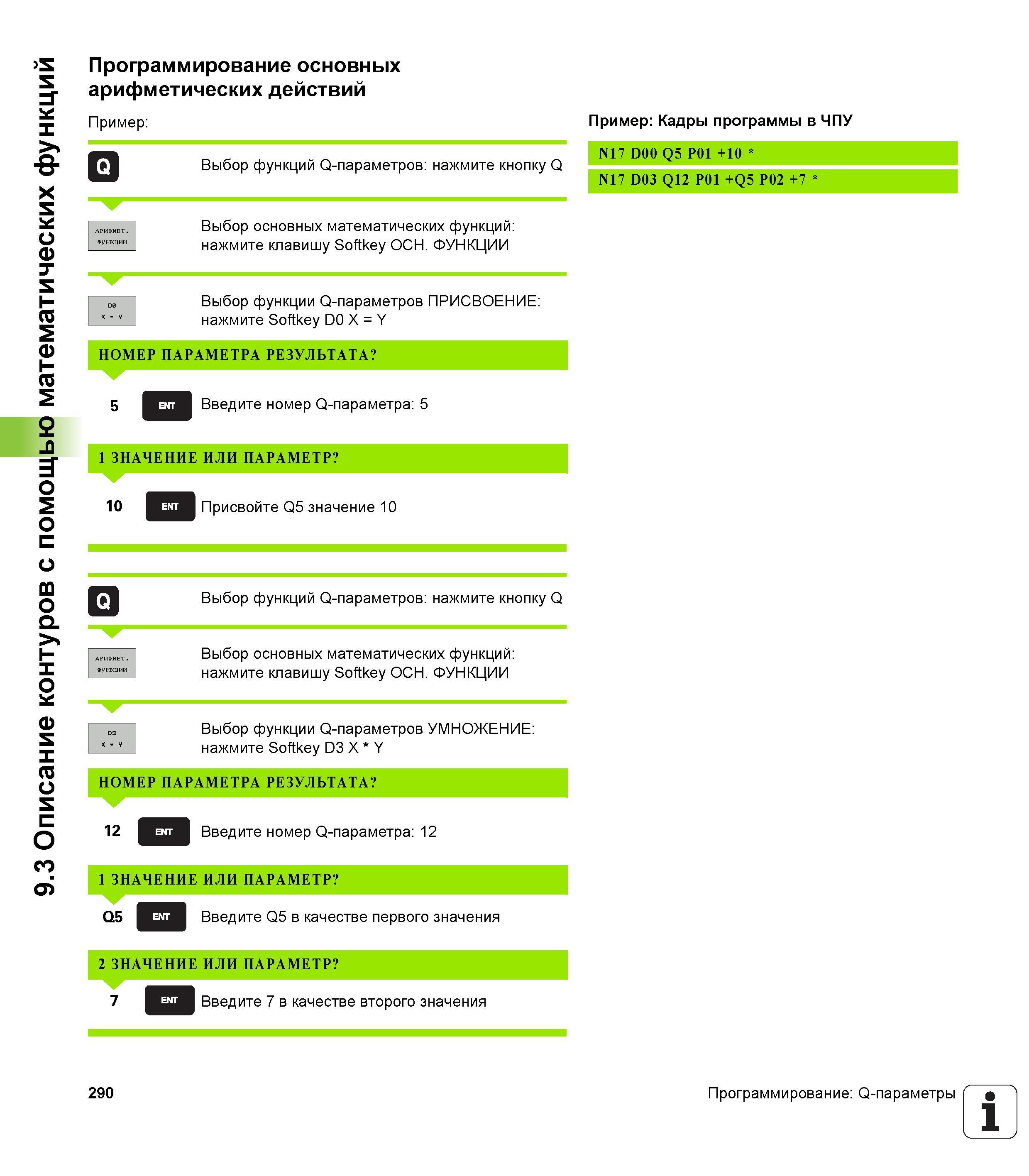

290 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.290
290 9 3 Описание контуров с помощью математических функций Программирование основных арифметических действий Пример Выбор функций Q-параметров нажмит Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 290

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 290 0290 Lab2u

9.3 Описание контуров с помощью математических функций Программирование основных арифметических действий Пример Выбор функций Q-параметров нажмите кнопку Q Пример Кадры программы в ЧПУ N17 D00 Q5 P01 +10 N17 D03 Q12 P01 +Q5 P02 +7 АРИ8МЕТ. ФУНКЦИИ Выбор основных математических функций нажмите клавишу Softkey ОСН. ФУНКЦИИ Выбор функции Q-параметров ПРИСВОЕНИЕ нажмите Softkey D0 X = Y НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА Введите номер Q-параметра 5 1 ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР 10 Присвойте Q5 значение 10 5 Выбор функций Q-параметров нажмите кнопку Q АРИ8МЕТ. ФУНКЦИИ Выбор основных математических функций нажмите клавишу Softkey ОСН. ФУНКЦИИ D3 Выбор функции Q-параметров УМНОЖЕНИЕ нажмите Softkey D3 X Y НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА 12 ENT Введите номер Q-параметра 12 1 ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР Q5 Введите Q5 в качестве первого значения 2 ЗНАЧЕНИЕ ИЛИ ПАРАМЕТР 7 | Введите 7 в качестве второго значения 290 Программирование Q-параметры 1
