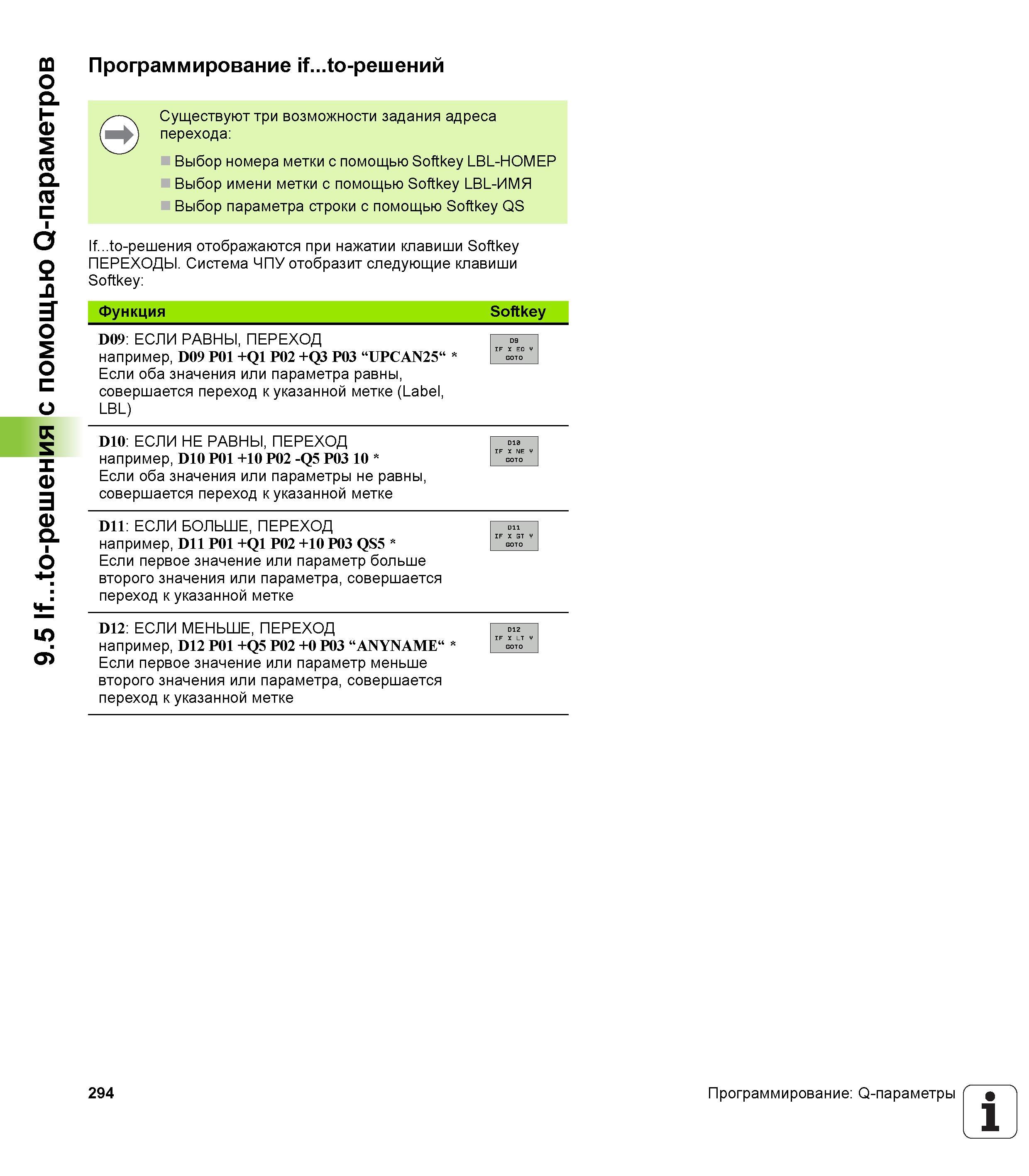

294 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.294

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 294 0294 Lab2u

9.5 If to-решения с помощью Q-параметров Программирование if to-решений Существуют три возможности задания адреса перехода Выбор номера метки с помощью Softkey LBL-НОМЕР Выбор имени метки с помощью Softkey LBL-ИМЯ Выбор параметра строки с помощью Softkey QS If to-решения отображаются при нажатии клавиши Softkey ПЕРЕХОДЫ. Система ЧПУ отобразит следующие клавиши Softkey Функция Softkey D09 ЕСЛИ РАВНЫ, ПЕРЕХОД например, D09 P01 +Q1 P02 +Q3 P03 “UPCAN25“ Если оба значения или параметра равны, совершается переход к указанной метке (Label, LBL) D9 IF X EG V GOTO D10 ЕСЛИ НЕ РАВНЫ, ПЕРЕХОД например, D10 P01 +10 P02 -Q5 P03 10 Если оба значения или параметры не равны, совершается переход к указанной метке D10 IF X NE V GOTO D11 ЕСЛИ БОЛЬШЕ, ПЕРЕХОД например, D11 P01 +Q1 P02 +10 P03 QS5 Если первое значение или параметр больше второго значения или параметра, совершается переход к указанной метке Dll IF X БТ V GOTO D12 ЕСЛИ МЕНЬШЕ, ПЕРЕХОД например, D12 P01 +Q5 P02 +0 P03 “ANYNAME“ Если первое значение или параметр меньше второго значения или параметра, совершается переход к указанной метке D1Z IF X LT V GOTO 294 Программирование Q-параметры 1
