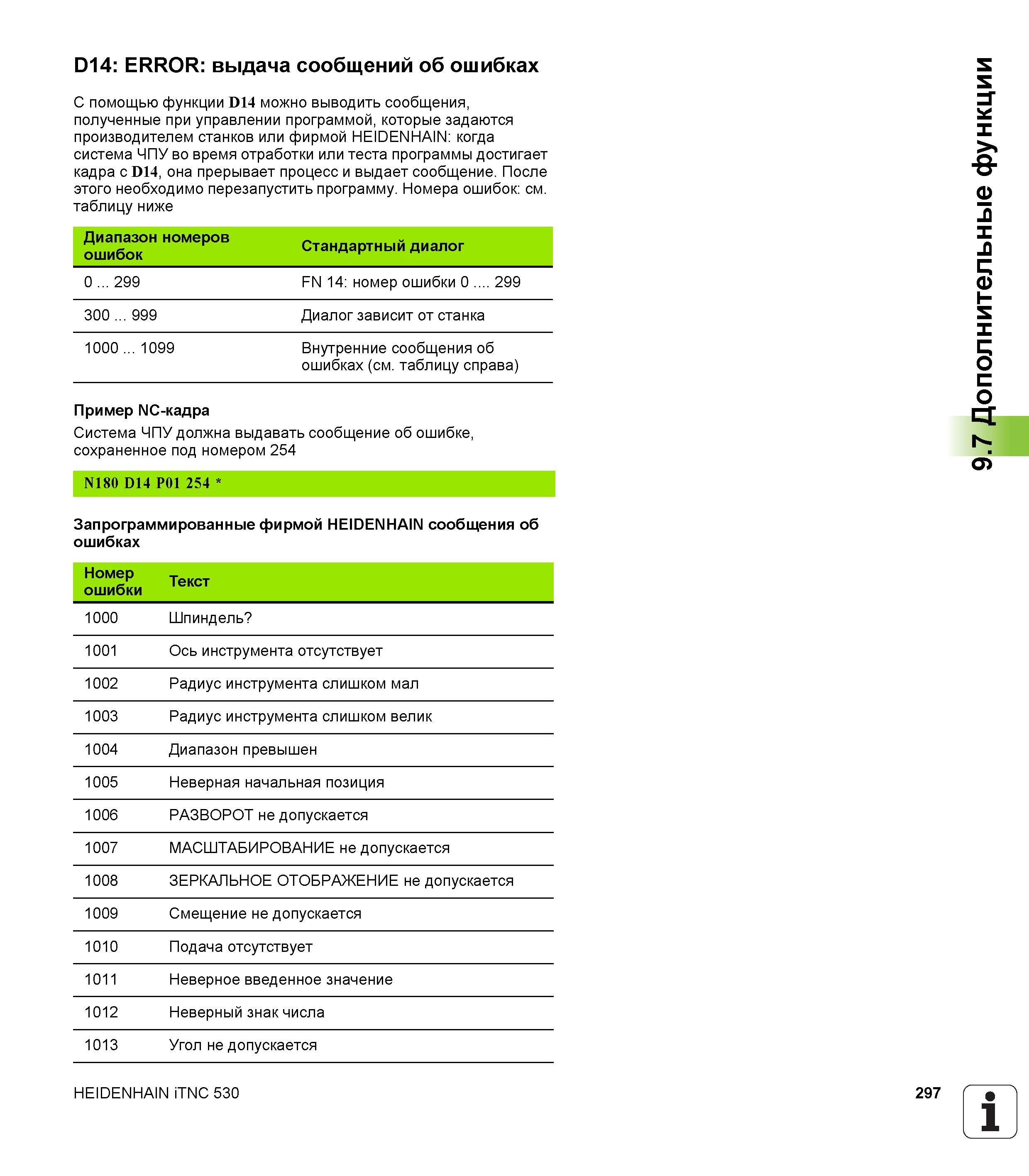

D14 ERROR выдача сообщений об ошибках С помощью функции D14 можно выводить сообщения, полученные при управлении программой, которые задаются производителем станков или фирмой HEIDENHAIN когда система ЧПУ во время отработки или теста программы достигает кадра с D14, она прерывает процесс и выдает сообщение. После этого необходимо перезапустить программу. Номера ошибок см. таблицу ниже Диапазон номеров ошибок Стандартный диалог 0 299 FN 14 номер ошибки 0 . 299 300 999 Диалог зависит от станка 1000 1099 Внутренние сообщения об ошибках (см. таблицу справа) Пример NC-кадра Система ЧПУ должна выдавать сообщение об ошибке, сохраненное под номером 254 N180 D14 P01 254 Запрограммированные фирмой HEIDENHAIN сообщения об ошибках Номер ошибки Текст 1000 Шпиндель 1001 Ось инструмента отсутствует 1002 Радиус инструмента слишком мал 1003 Радиус инструмента слишком велик 1004 Диапазон превышен 1005 Неверная начальная позиция 1006 РАЗВОРОТ не допускается 1007 МАСШТАБИРОВАНИЕ не допускается 1008 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ не допускается 1009 Смещение не допускается 1010 Подача отсутствует 1011 Неверное введенное значение 1012 Неверный знак числа 1013 Угол не допускается HEIDENHAIN iTNC 530 297 1 9.7 Дополнительные функции
