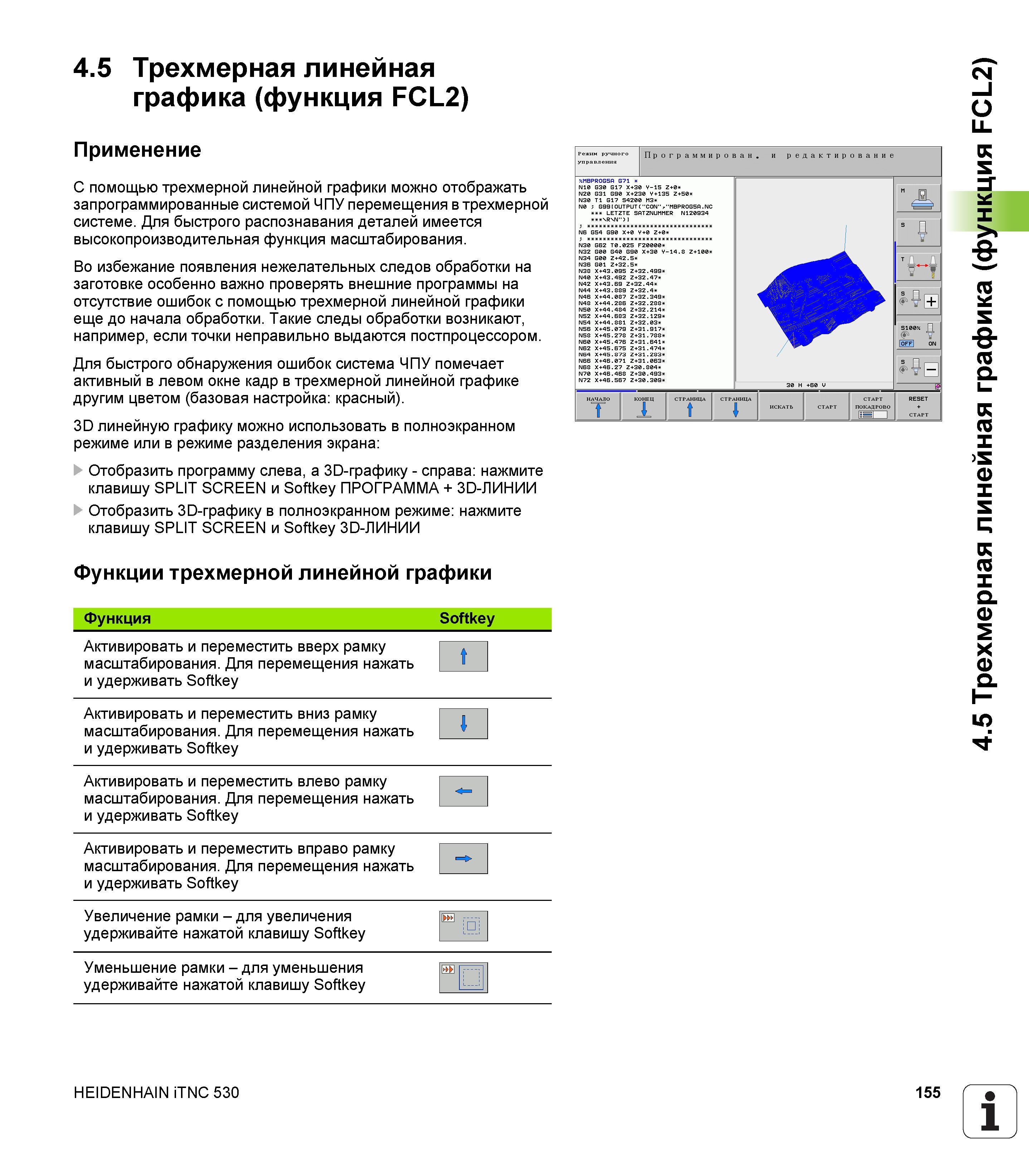

4.5 Трехмерная линейная графика (функция FCL2) Применение С помощью трехмерной линейной графики можно отображать запрограммированные системой ЧПУ перемещения в трехмерной системе. Для быстрого распознавания деталей имеется высокопроизводительная функция масштабирования. Во избежание появления нежелательных следов обработки на заготовке особенно важно проверять внешние программы на отсутствие ошибок с помощью трехмерной линейной графики еще до начала обработки. Такие следы обработки возникают, например, если точки неправильно выдаются постпроцессором. Для быстрого обнаружения ошибок система ЧПУ помечает активный в левом окне кадр в трехмерной линейной графике другим цветом (базовая настройка красный). 3D линейную графику можно использовать в полноэкранном режиме или в режиме разделения экрана Отобразить программу слева, а 3D-графику - справа нажмите клавишу SPLIT SCREEN и Softkey ПРОГРАММА + 3D-ЛИНИИ Отобразить 3D-графику в полноэкранном режиме нажмите клавишу SPLIT SCREEN и Softkey 3D-ЛИНИИ Программирован. и редактирование Функции трехмерной линейной графики Функция Softkey Активировать и переместить вверх рамку масштабирования. Для перемещения нажать и удерживать Softkey Активировать и переместить вниз рамку масштабирования. Для перемещения нажать и удерживать Softkey Активировать и переместить влево рамку масштабирования. Для перемещения нажать и удерживать Softkey Активировать и переместить вправо рамку масштабирования. Для перемещения нажать " и удерживать Softkey Увеличение рамки - для увеличения Ж удерживайте нажатой клавишу Softkey Уменьшение рамки - для уменьшения удерживайте нажатой клавишу Softkey HEIDENHAIN iTNC 530 155 1 4.5 Трехмерная линейная графика (функция FCL2)
