HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)




152 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.152
152 4 4 Графика при программировании 4 4 Графика при программировании Параллельное выполнение/невыполнение функции графики при программировании Во вр Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 152

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 152 0152 Lab2u

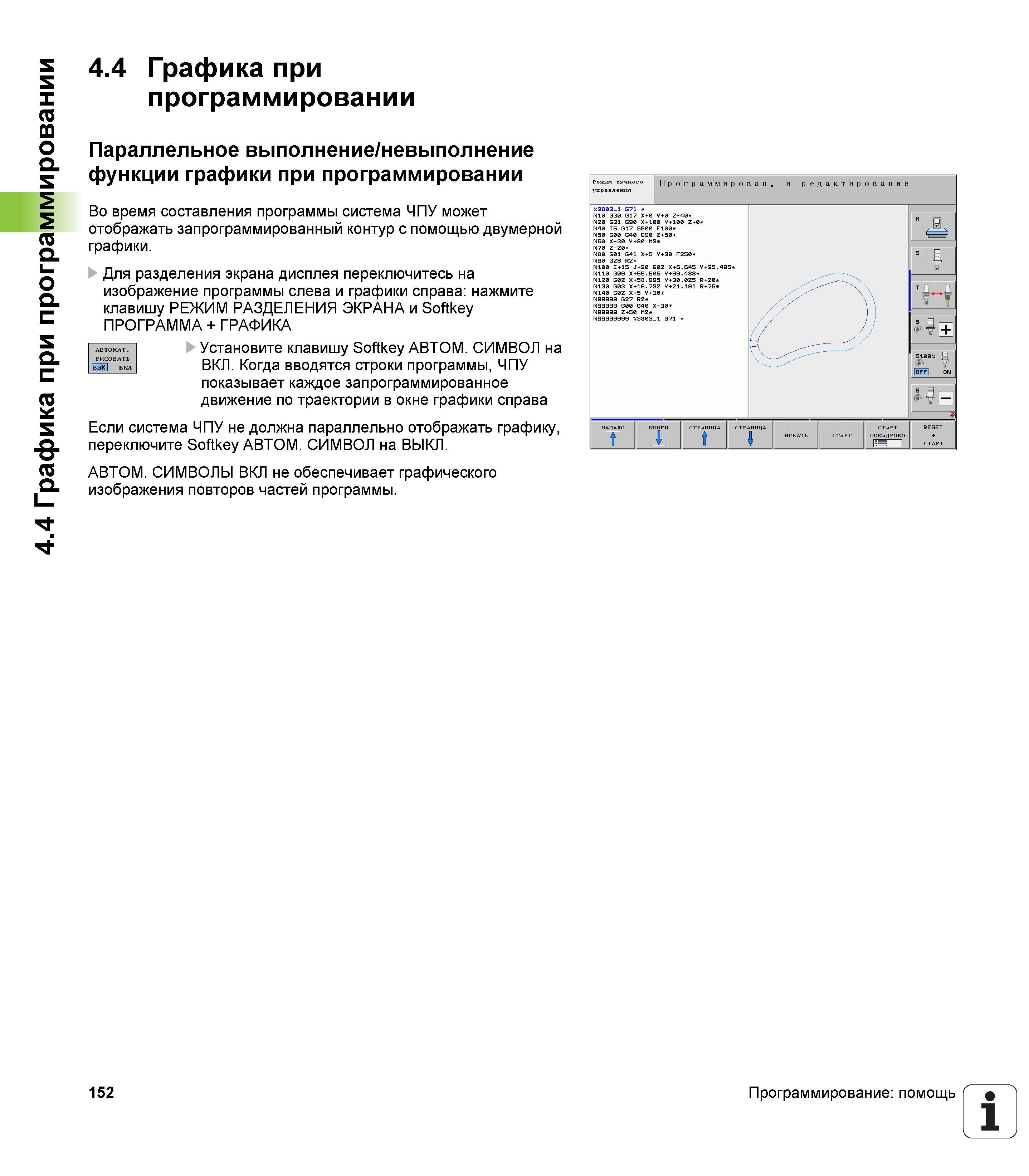

4.4 Графика при программировании 4.4 Графика при программировании Параллельное выполнение/невыполнение функции графики при программировании Во время составления программы система ЧПУ может отображать запрограммированный контур с помощью двумерной графики. Для разделения экрана дисплея переключитесь на изображение программы слева и графики справа нажмите клавишу РЕЖИМ РАЗДЕЛЕНИЯ ЭКРАНА и Softkey ПРОГРАММА + ГРАФИКА АВТОМАТ. Установите клавишу Softkey АВТОМ. СИМВОЛ на iii°Bькл ВКЛ. Когда вводятся строки программы, ЧПУ показывает каждое запрограммированное движение по траектории в окне графики справа Если система ЧПУ не должна параллельно отображать графику, переключите Softkey АВТОМ. СИМВОЛ на ВЫКЛ. АВТОМ. СИМВОЛЫ ВКЛ не обеспечивает графического изображения повторов частей программы. 152 Программирование помощь
