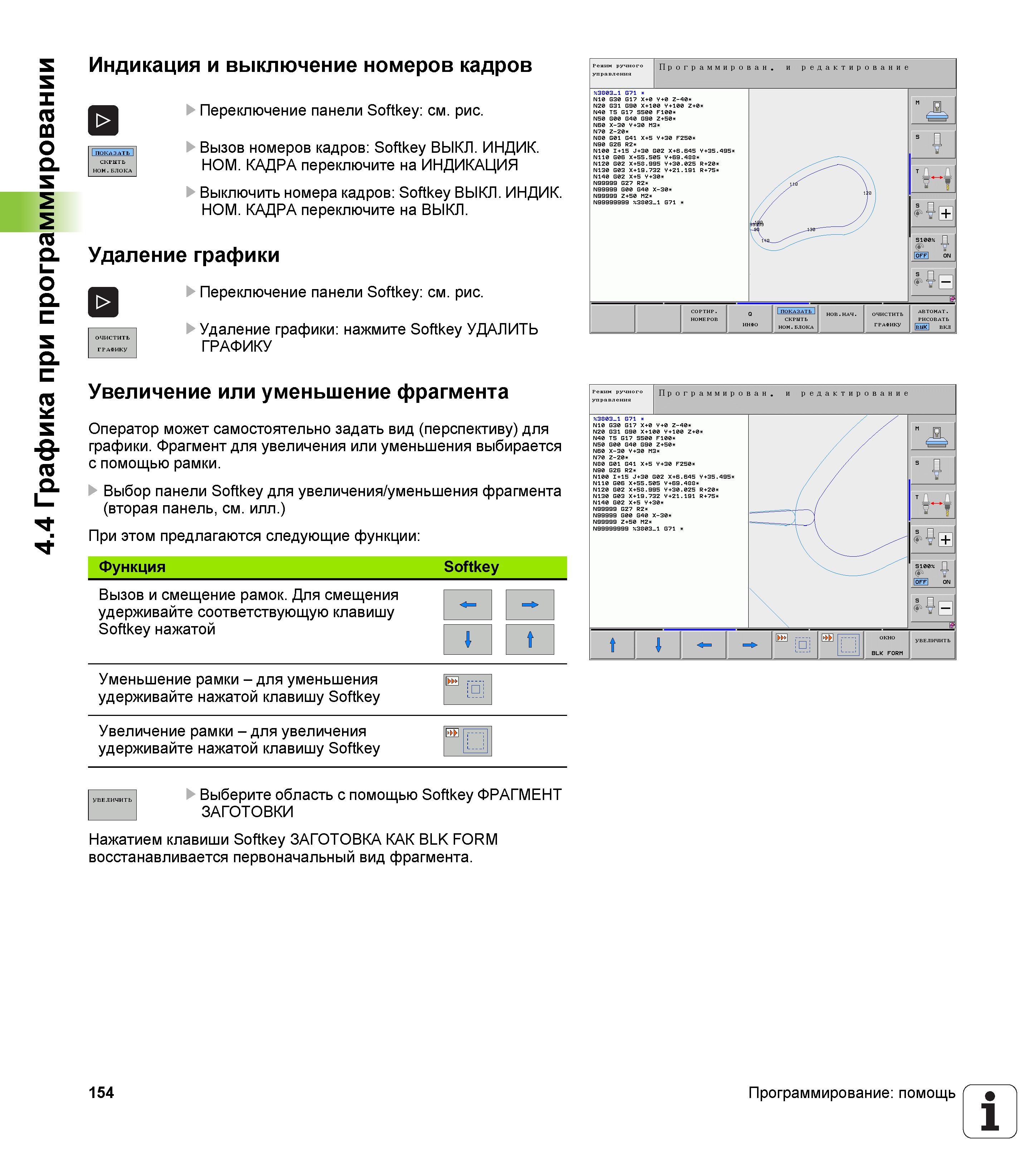

4.4 Графика при программировании Индикация и выключение номеров кадров Переключение панели Softkey см. рис. Вызов номеров кадров Softkey ВЫКЛ. ИНДИК. НОМ. КАДРА переключите на ИНДИКАЦИЯ Выключить номера кадров Softkey ВЫКЛ. ИНДИК. НОМ. КАДРА переключите на ВЫКЛ. Удаление графики Переключение панели Softkey см. рис. Удаление графики нажмите Softkey УДАЛИТЬ ГРАФИКУ > Программирован. и редактирование Увеличение или уменьшение фрагмента Оператор может самостоятельно задать вид (перспективу) для графики. Фрагмент для увеличения или уменьшения выбирается с помощью рамки. Выбор панели Softkey для увеличения/уменьшения фрагмента (вторая панель, см. илл.) При этом предлагаются следующие функции Функция Softkey Вызов и смещение рамок. Для смещения удерживайте соответствующую клавишу Softkey нажатой Уменьшение рамки - для уменьшения удерживайте нажатой клавишу Softkey Увеличение рамки - для увеличения удерживайте нажатой клавишу Softkey ft t Программирован. и редактирование ивЕЯИЧ„ть Выберите область с помощью Softkey ФРАГМЕНТ ЗАГОТОВКИ Нажатием клавиши Softkey ЗАГОТОВКА КАК BLK FORM восстанавливается первоначальный вид фрагмента. 154 Программирование помощь 1
