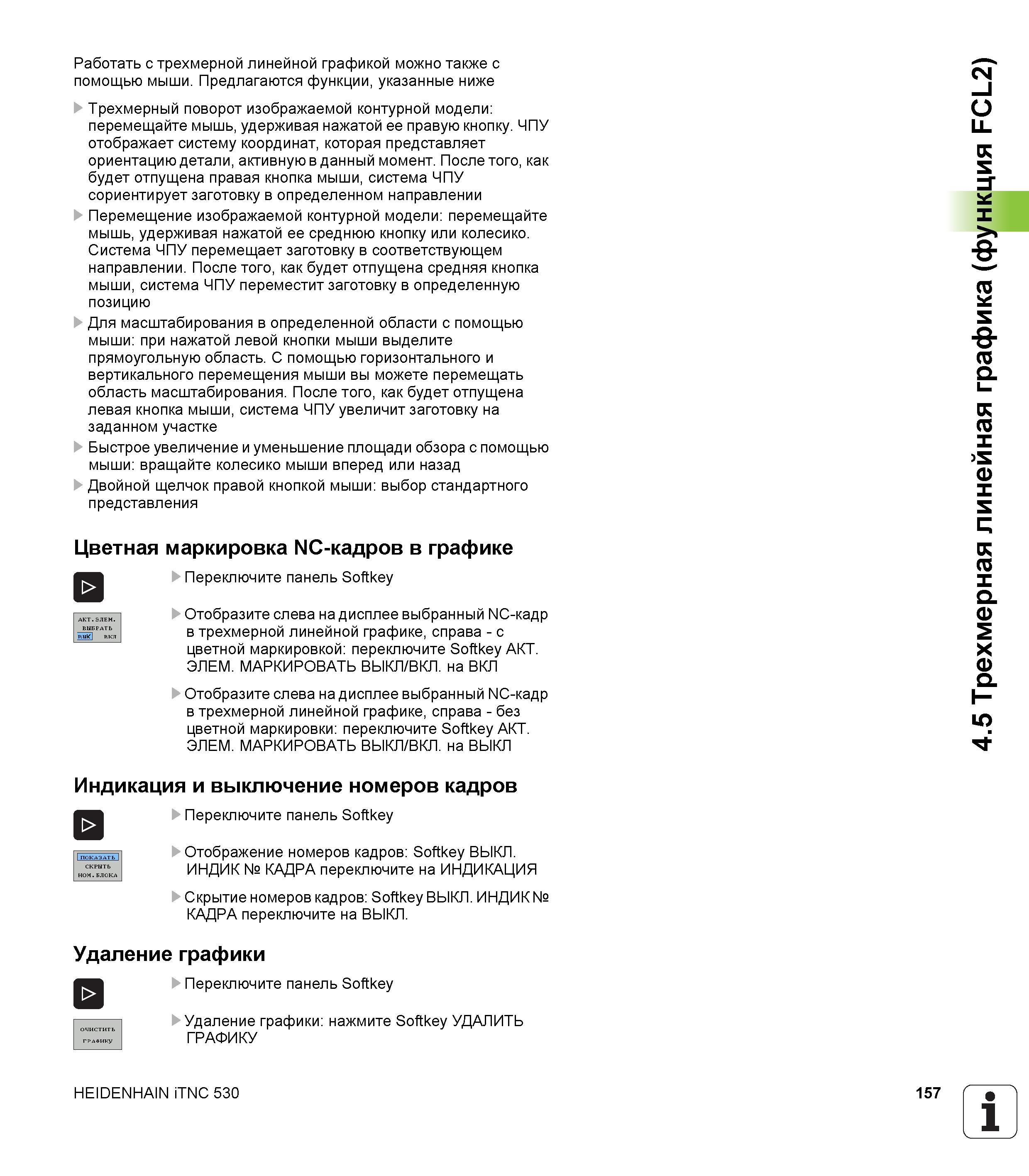

Работать с трехмерной линейной графикой можно также с помощью мыши. Предлагаются функции, указанные ниже Трехмерный поворот изображаемой контурной модели перемещайте мышь, удерживая нажатой ее правую кнопку. ЧПУ отображает систему координат, которая представляет ориентацию детали, активную в данный момент. После того, как будет отпущена правая кнопка мыши, система ЧПУ сориентирует заготовку в определенном направлении Перемещение изображаемой контурной модели перемещайте мышь, удерживая нажатой ее среднюю кнопку или колесико. Система ЧПУ перемещает заготовку в соответствующем направлении. После того, как будет отпущена средняя кнопка мыши, система ЧПУ переместит заготовку в определенную позицию Для масштабирования в определенной области с помощью мыши при нажатой левой кнопки мыши выделите прямоугольную область. С помощью горизонтального и вертикального перемещения мыши вы можете перемещать область масштабирования. После того, как будет отпущена левая кнопка мыши, система ЧПУ увеличит заготовку на заданном участке Быстрое увеличение и уменьшение площади обзора с помощью мыши вращайте колесико мыши вперед или назад Двойной щелчок правой кнопкой мыши выбор стандартного представления Цветная маркировка NC-кадров в графике Переключите панель Softkey Отобразите слева на дисплее выбранный NC-кадр в трехмерной линейной графике, справа - с цветной маркировкой переключите Softkey АКТ. ЭЛЕМ. МАРКИРОВАТЬ ВЫКЛ/ВКЛ. на ВКЛ Отобразите слева на дисплее выбранный NC-кадр в трехмерной линейной графике, справа - без цветной маркировки переключите Softkey АКТ. ЭЛЕМ. МАРКИРОВАТЬ ВЫКЛ/ВКЛ. на ВЫКЛ Индикация и выключение номеров кадров Переключите панель Softkey Отображение номеров кадров Softkey ВЫКЛ. ИНДИК № КАДРА переключите на ИНДИКАЦИЯ Скрытие номеров кадров Softkey ВЫКЛ. ИНДИК № кАдРА переключите на ВЫКЛ. Удаление графики Переключите панель Softkey Удаление графики нажмите Softkey УДАЛИТЬ ГРАФИКУ очистить HEIDENHAIN iTNC 530 157 1 Ч _ 4.5 Трехмерная линейная графика (функция FCL2)
