Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)




156 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.156
156 4 5 Трехмерная линейная графика (функция FCL2) Функция Softkey Сброс увеличения фрагмента, так что система ЧПУ показывает заготовку согласно запр Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 156

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 156 0156 Lab2u

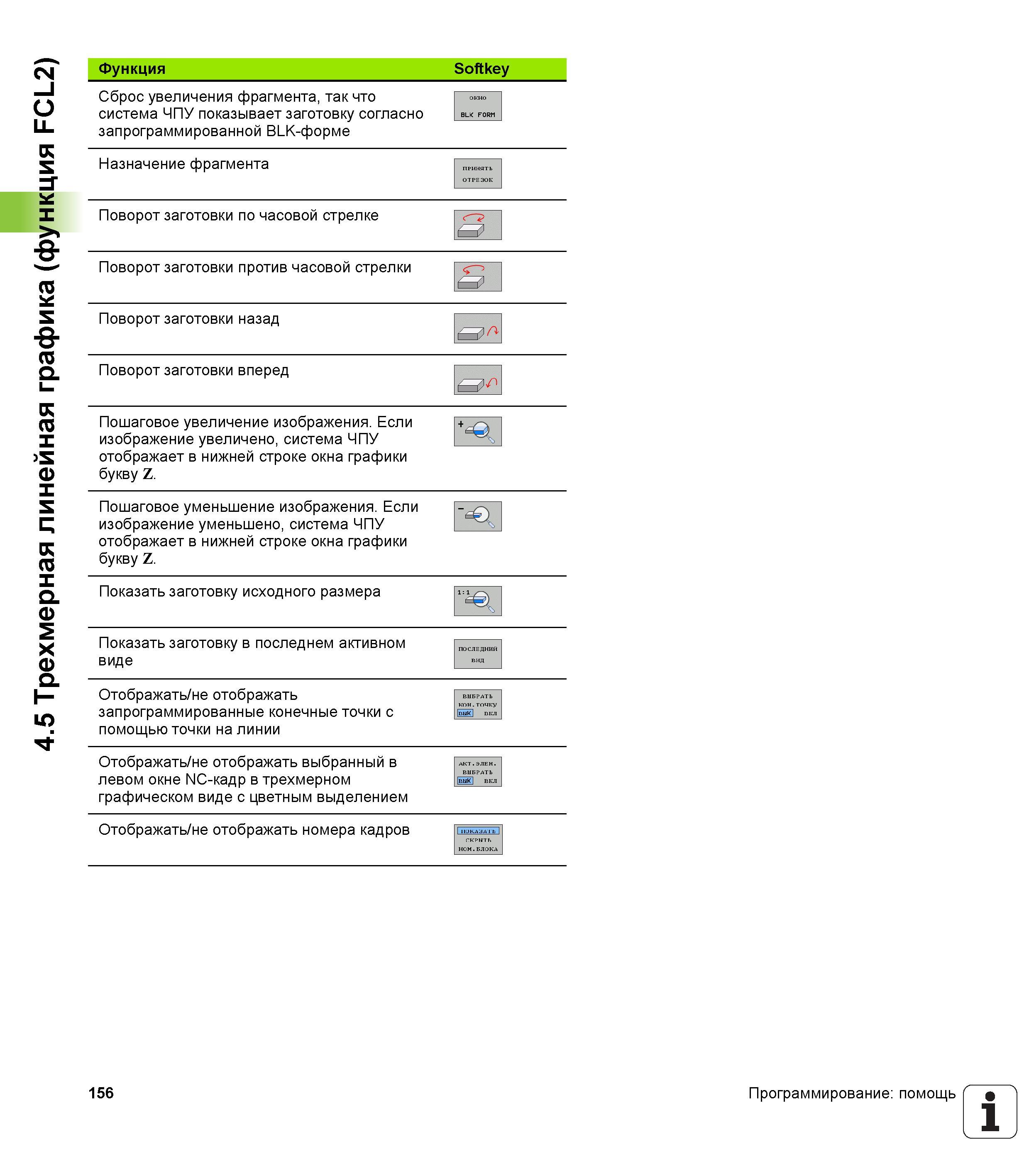

4.5 Трехмерная линейная графика (функция FCL2) Функция Softkey Сброс увеличения фрагмента, так что система ЧПУ показывает заготовку согласно запрограммированной BLK-форме BLK FORM Назначение фрагмента Поворот заготовки по часовой стрелке Поворот заготовки против часовой стрелки Поворот заготовки назад Поворот заготовки вперед Показать заготовку исходного размера +-Q Пошаговое увеличение изображения. Если изображение увеличено, система ЧПУ отображает в нижней строке окна графики букву Z. Пошаговое уменьшение изображения. Если изображение уменьшено, система ЧПУ отображает в нижней строке окна графики букву Z. Показать заготовку в последнем активном виде ПОСЛЕДНИЙ Отображать/не отображать запрограммированные конечные точки с помощью точки на линии Отображать/не отображать выбранный в левом окне NC-кадр в трехмерном графическом виде с цветным выделением Отображать/не отображать номера кадров ПОКАЗАТЬ I ПКРНТЬ 156 Программирование помощь
