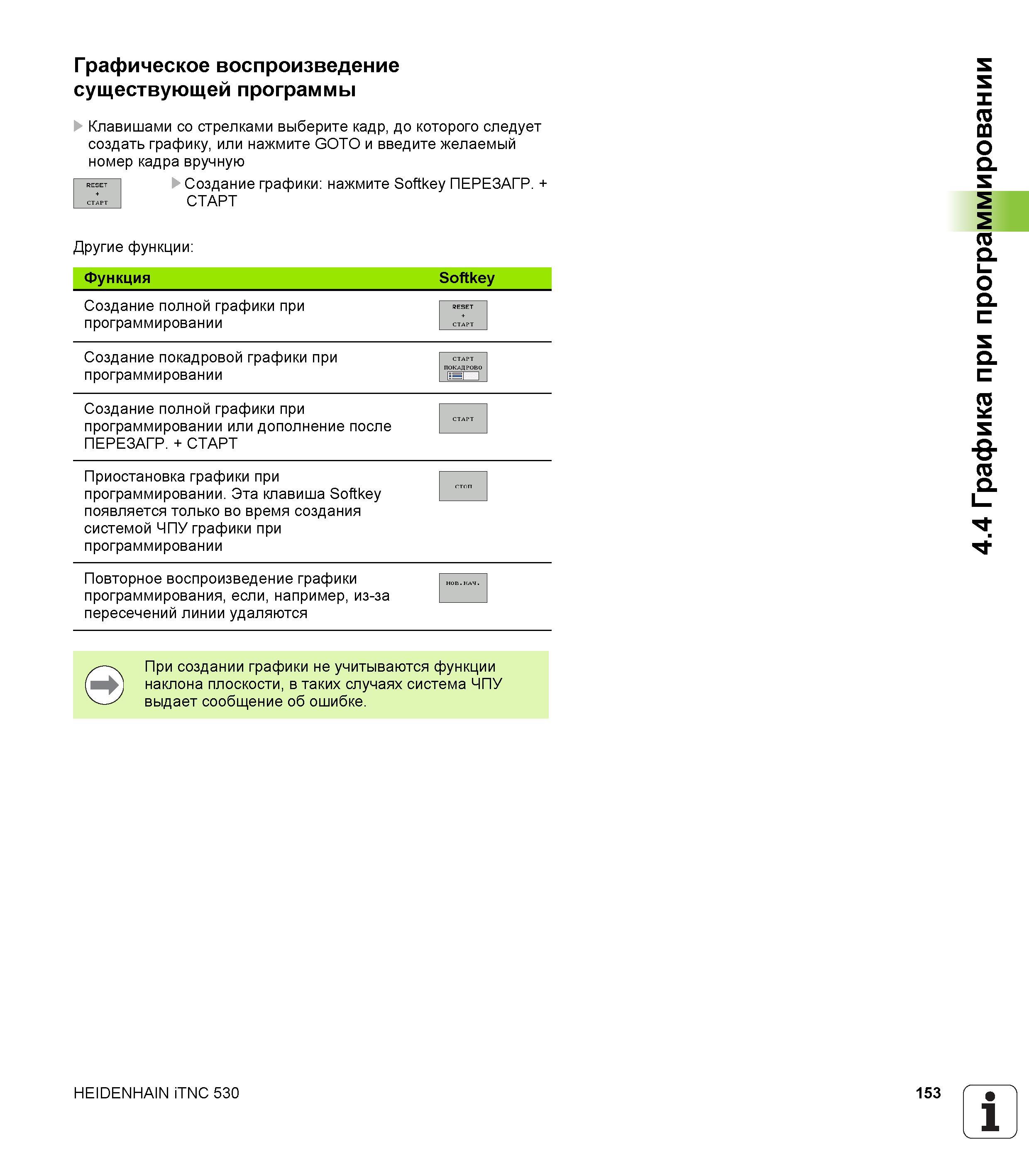

Графическое воспроизведение существующей программы Клавишами со стрелками выберите кадр, до которого следует создать графику, или нажмите GOTO и введите желаемый номер кадра вручную n sET > Создание графики нажмите Softkey ПЕРЕЗАГР. + СТАРТ СТАРТ Другие функции Функция Softkey Создание полной графики при программировании RESET СТАРТ Создание покадровой графики при программировании ПОКАДРОВО Создание полной графики при программировании или дополнение после ПЕРЕЗАГР. + СТАРТ СТАРТ Приостановка графики при программировании. Эта клавиша Softkey появляется только во время создания системой ЧПУ графики при программировании СТОП Повторное воспроизведение графики программирования, если, например, из-за пересечений линии удаляются При создании графики не учитываются функции наклона плоскости, в таких случаях система ЧПУ выдает сообщение об ошибке. HEIDENHAIN iTNC 530 153 1 4.4 Графика при программировании
