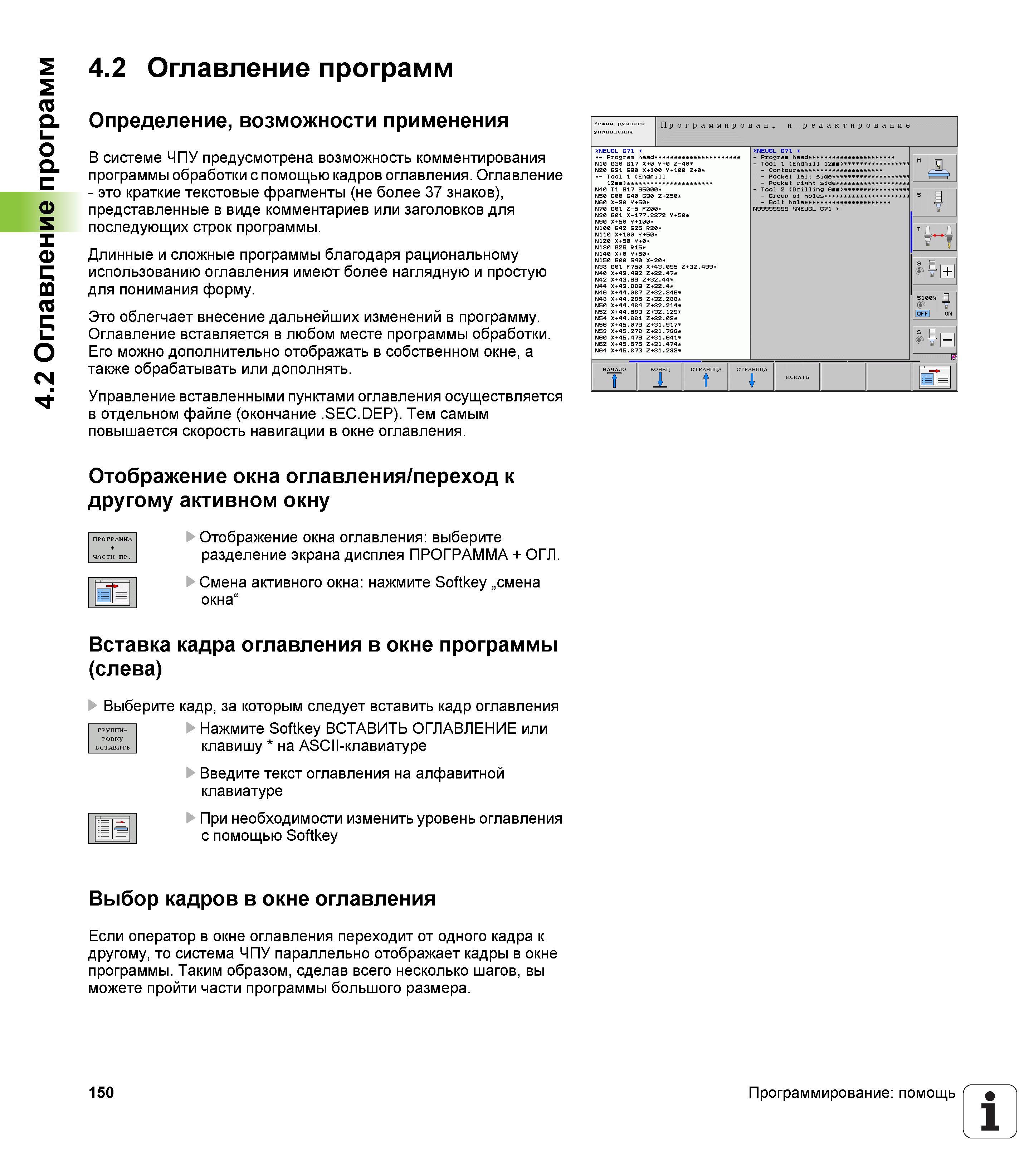

4.2 Оглавление программ 4.2 Оглавление программ Определение, возможности применения В системе ЧПУ предусмотрена возможность комментирования программы обработки с помощью кадров оглавления. Оглавление - это краткие текстовые фрагменты (не более 37 знаков), представленные в виде комментариев или заголовков для последующих строк программы. Длинные и сложные программы благодаря рациональному использованию оглавления имеют более наглядную и простую для понимания форму. Это облегчает внесение дальнейших изменений в программу. Оглавление вставляется в любом месте программы обработки. Его можно дополнительно отображать в собственном окне, а также обрабатывать или дополнять. Управление вставленными пунктами оглавления осуществляется в отдельном файле (окончание .SEC.DEP). Тем самым повышается скорость навигации в окне оглавления. Отображение окна оглавления/переход к другому активном окну Отображение окна оглавления выберите разделение экрана дисплея ПРОГРАММА + ОГЛ. Смена активного окна нажмите Softkey „смена окна“ Вставка кадра оглавления в окне программы (слева) Выберите кадр, за которым следует вставить кадр оглавления Нажмите Softkey ВСТАВИТЬ ОГЛАВЛЕНИЕ или клавишу на ASCII-клавиатуре Введите текст оглавления на алфавитной клавиатуре При необходимости изменить уровень оглавления с помощью Softkey группи- ровку ВСТАВИТЬ ПРОГРАММА ЧАСТИ ПР. Выбор кадров в окне оглавления Если оператор в окне оглавления переходит от одного кадра к другому, то система ЧПУ параллельно отображает кадры в окне программы. Таким образом, сделав всего несколько шагов, вы можете пройти части программы большого размера. 150 Программирование помощь 1
