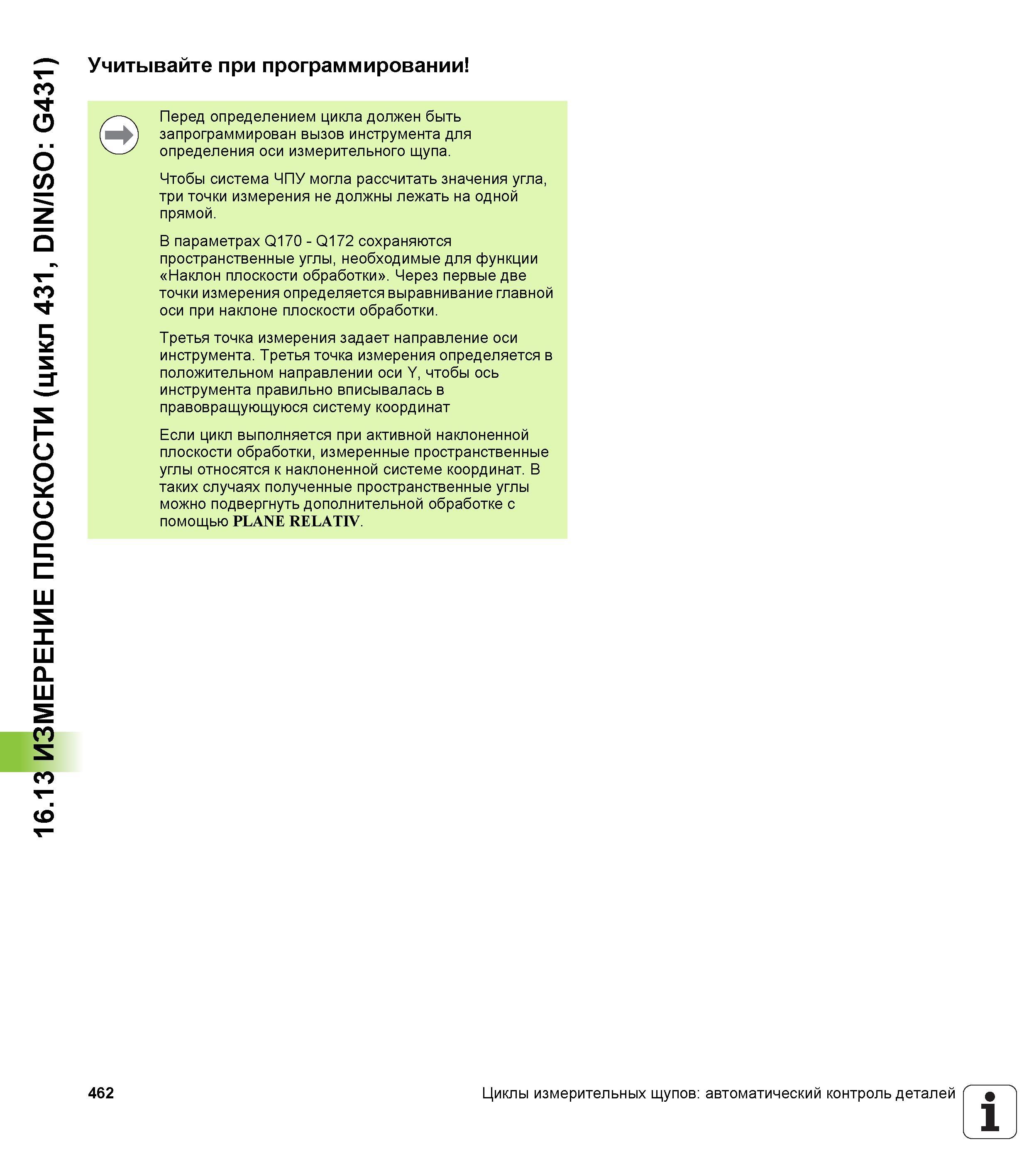

16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл 431, DIN/ISO G431) Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Чтобы система ЧПУ могла рассчитать значения угла, три точки измерения не должны лежать на одной прямой. В параметрах Q170 - Q172 сохраняются пространственные углы, необходимые для функции Наклон плоскости обработки Через первые две точки измерения определяется выравнивание главной оси при наклоне плоскости обработки. Третья точка измерения задает направление оси инструмента. Третья точка измерения определяется в положительном направлении оси Y, чтобы ось инструмента правильно вписывалась в правовращующуюся систему координат Если цикл выполняется при активной наклоненной плоскости обработки, измеренные пространственные углы относятся к наклоненной системе координат. В таких случаях полученные пространственные углы можно подвергнуть дополнительной обработке с помощью PLANE RELATIV. 462 Циклы измерительных щупов автоматический контроль деталей 1 _'
