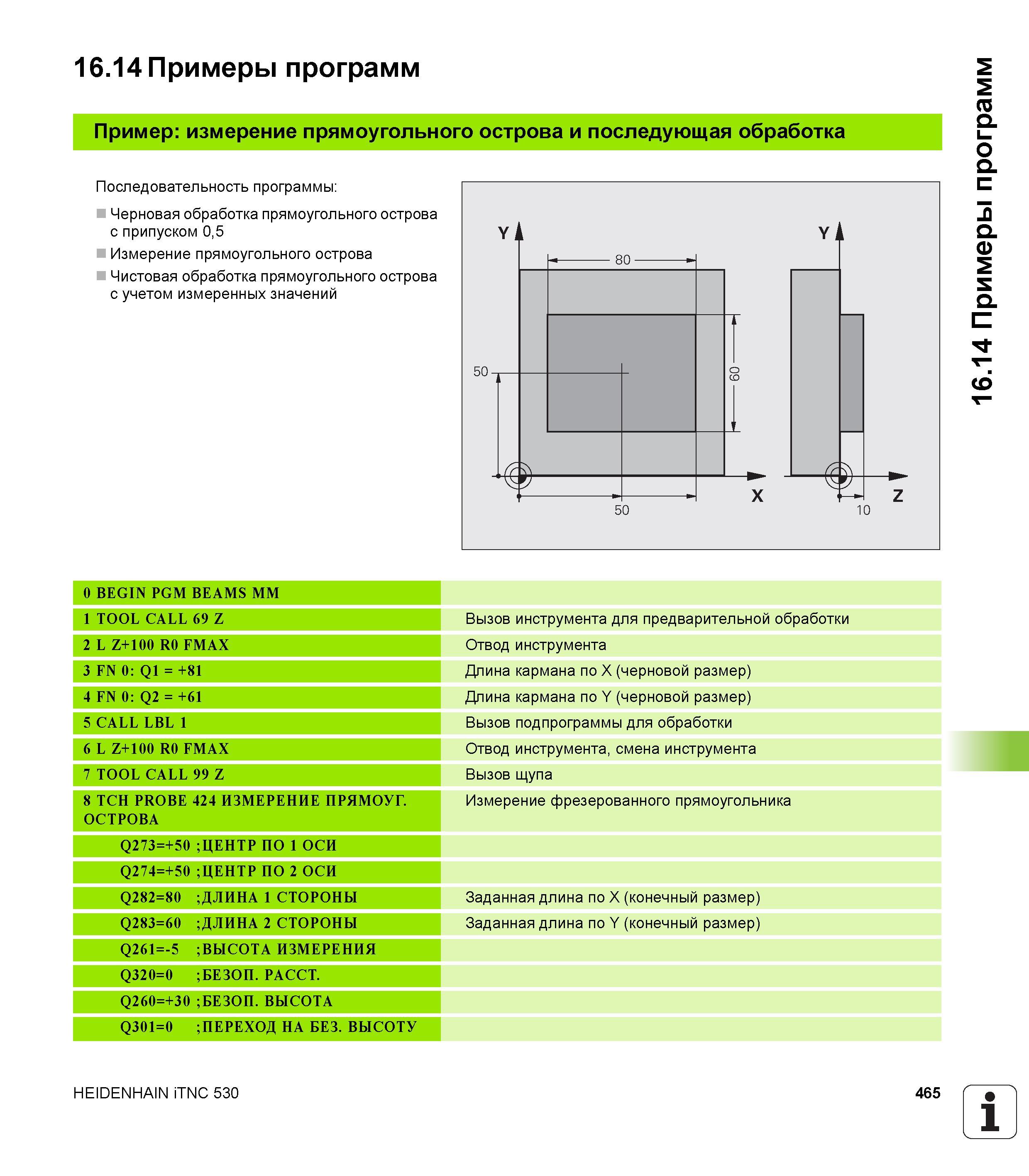

16.14 Примеры программ Пример измерение прямоугольного острова и последующая обработка Последовательность программы Черновая обработка прямоугольного острова с припуском 0,5 Измерение прямоугольного острова Чистовая обработка прямоугольного острова с учетом измеренных значений 0 BEGIN PGM BEAMS ММ 1 TOOL CALL 69 Z 2 L Z+100 R0 FMAX 3 FN 0 Q1 = +81 4 FN 0 Q2 = +61 5 CALL LBL 1 6 L Z+100 R0 FMAX 7 TOOL CALL 99 Z 8 TCH PROBE 424 ИЗМЕРЕНИЕ ПРЯМОУГ. ОСТРОВА 0 5 + II 3 7 2 Q ;ЦЕНТР ПО 1 ОСИ Q274=+50 ;ЦЕНТР ПО 2 ОСИ Q282=80 ;ДЛИНА 1 СТОРОНЫ Q283=60 ;ДЛИНА 2 СТОРОНЫ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+30 А Т О С Ы В И О З Е ;Б Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Вызов инструмента для предварительной обработки Отвод инструмента Длина кармана по X (черновой размер) Длина кармана по Y (черновой размер) Вызов подпрограммы для обработки Отвод инструмента, смена инструмента Вызов щупа Измерение фрезерованного прямоугольника Заданная длина по X (конечный размер) Заданная длина по Y (конечный размер) HEIDENHAIN iTNC 530 465 1 16.14 Примеры программ
