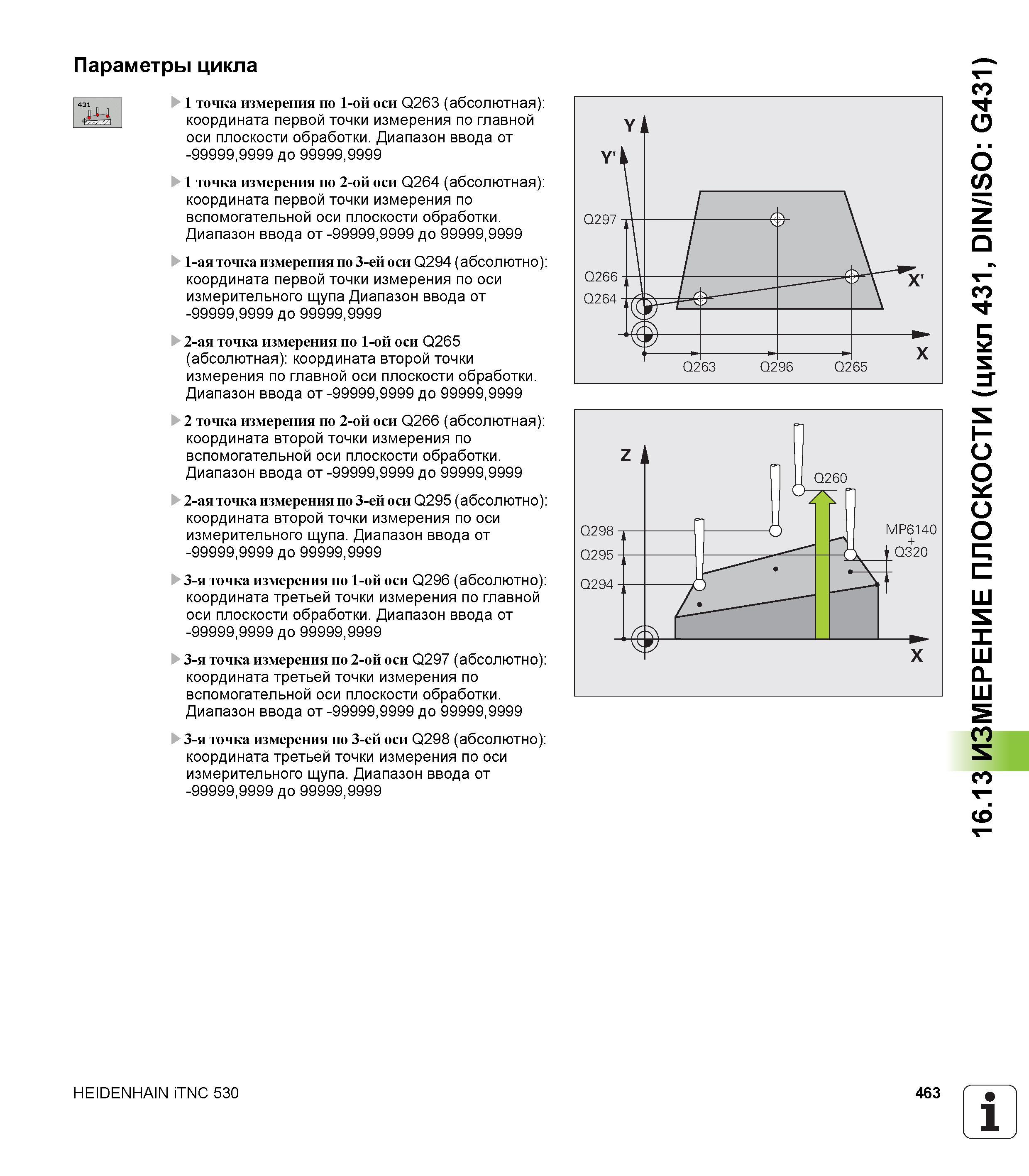

Параметры цикла 1 точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1-ая точка измерения по 3-ей оси Q294 (абсолютно) координата первой точки измерения по оси измерительного щупа Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка измерения по 1-ой оси Q265 (абсолютная) координата второй точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2 точка измерения по 2-ой оси Q266 (абсолютная) координата второй точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка измерения по 3-ей оси Q295 (абсолютно) координата второй точки измерения по оси измерительного щупа. Диапазон ввода от -99999,9999 до 99999,9999 3-я точка измерения по 1-ой оси Q296 (абсолютно) координата третьей точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 3-я точка измерения по 2-ой оси Q297 (абсолютно) координата третьей точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 3-я точка измерения по 3-ей оси Q298 (абсолютно) координата третьей точки измерения по оси измерительного щупа. Диапазон ввода от -99999,9999 до 99999,9999 HEIDENHAIN iTNC 530 463 1 16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл 431, DIN/ISO G431)
