460 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.460

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 460 0460 Lab2u

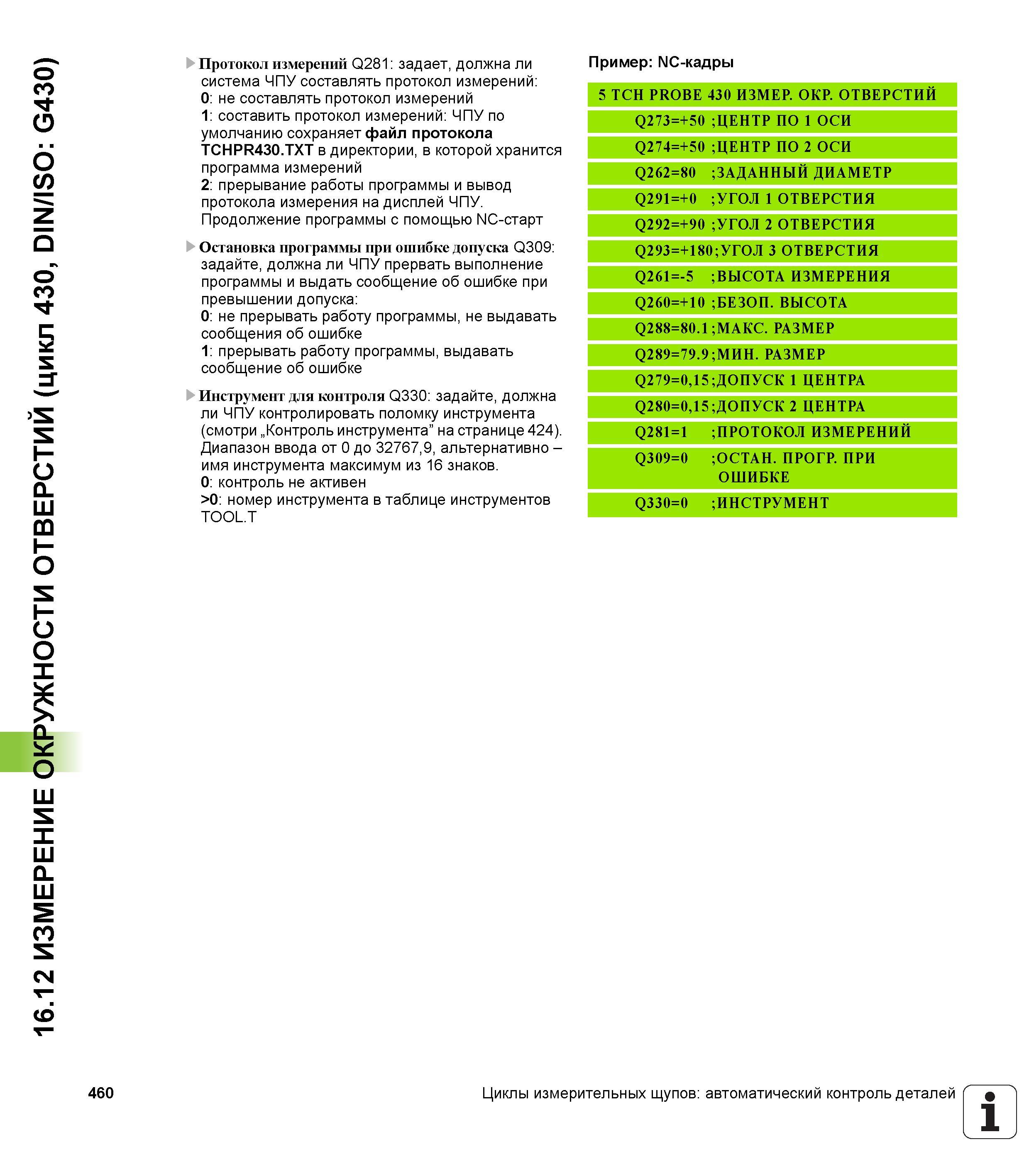

16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 430, DIN/ISO G430) Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR430.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при превышении допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прерывать работу программы, выдавать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли ЧПУ контролировать поломку инструмента (смотри „ Контроль инструмента” на странице 424). Диапазон ввода от 0 до 32767,9, альтернативно -имя инструмента максимум из 16 знаков. 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 430 ИЗМЕР. ОКР. ОТВЕРСТИЙ Q273=+50 ;ЦЕНТР ПО 1 ОСИ Q274=+50 ;ЦЕНТР ПО 2 ОСИ Q262=80 ;ЗАДАННЫЙ ДИАМЕТР Q291=+0 ;УГОЛ 1 ОТВЕРСТИЯ Q292=+90 ;УГОЛ 2 ОТВЕРСТИЯ Q293=+180;УГОЛ 3 ОТВЕРСТИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q260=+10 ;БЕЗОП. ВЫСОТА Q288=80.1 ;МАКС. РАЗМЕР Q289=79.9 ;МИН. РАЗМЕР Q279=0,15 ;ДОПУСК 1 ЦЕНТРА Q280=0,15 ;ДОПУСК 2 ЦЕНТРА Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИЙ Q309=0 ;ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ 460 Циклы измерительных щупов автоматический контроль деталей 1
