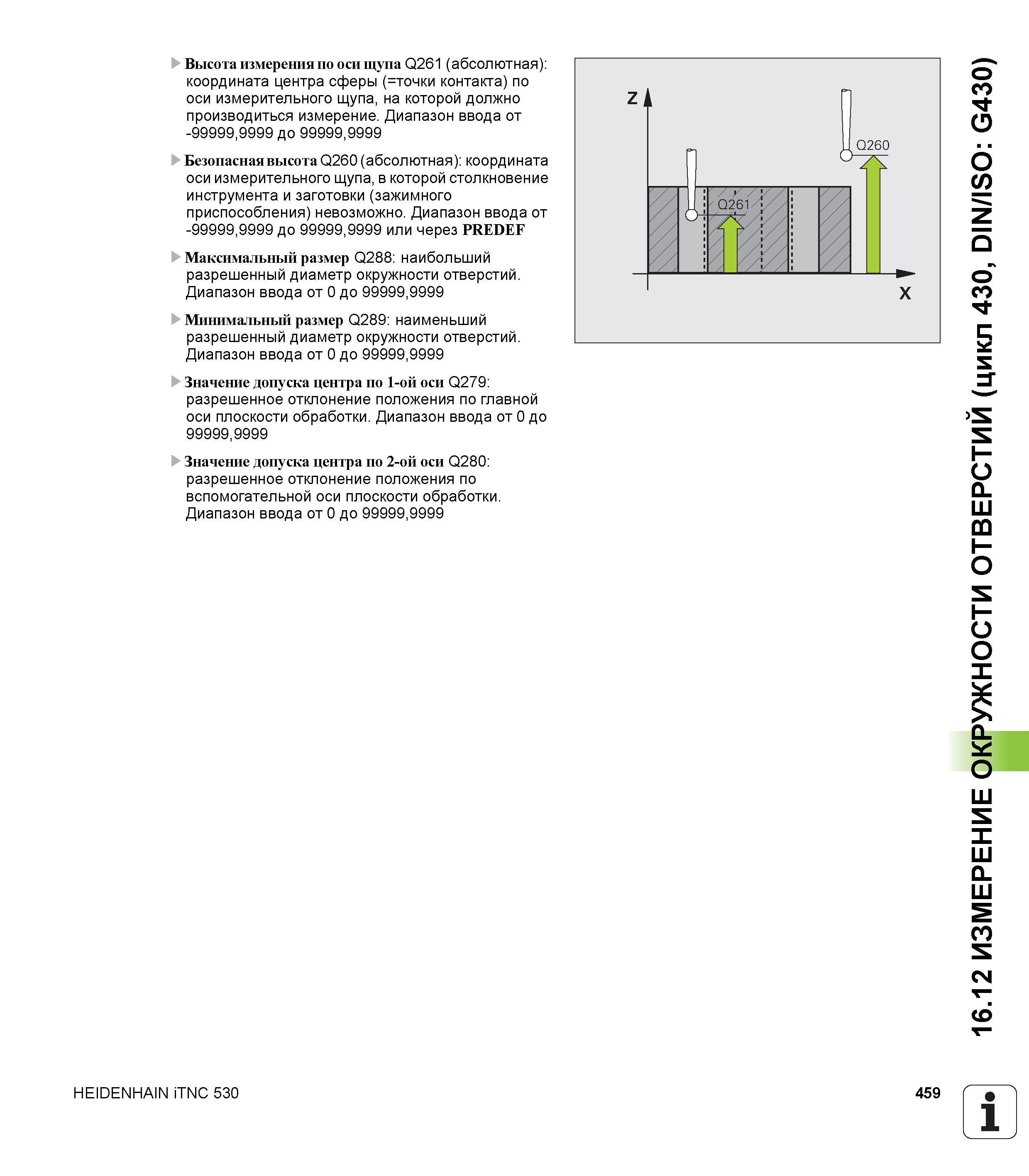

Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Максимальный размер Q288 наибольший разрешенный диаметр окружности отверстий. Диапазон ввода от 0 до 99999,9999 Минимальный размер Q289 наименьший разрешенный диаметр окружности отверстий. Диапазон ввода от 0 до 99999,9999 Значение допуска центра по 1-ой оси Q279 разрешенное отклонение положения по главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Значение допуска центра по 2-ой оси Q280 разрешенное отклонение положения по вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 HEIDENHAIN iTNC 530 459 1 16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 430, DIN/ISO G430)
