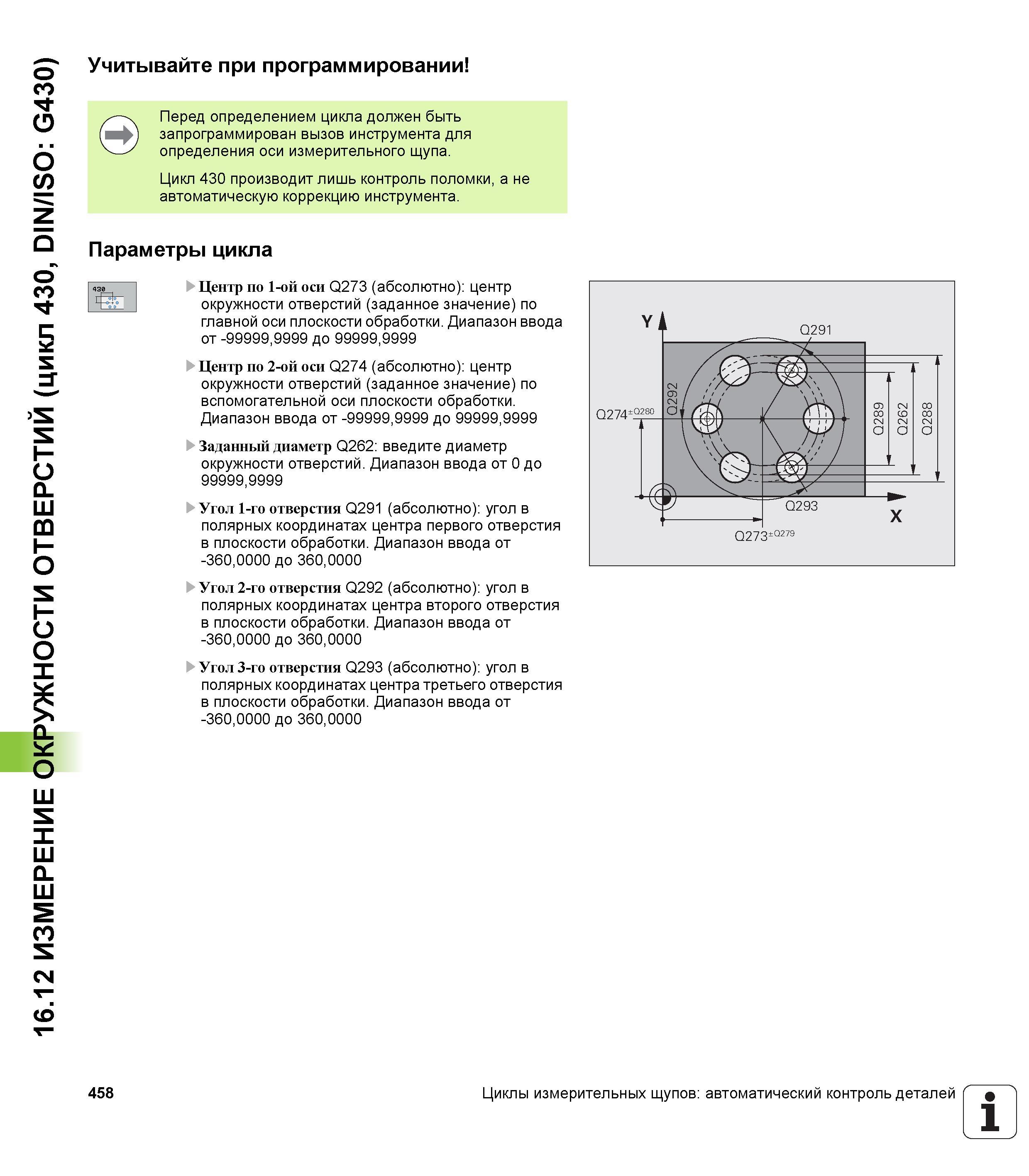

16.12 ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 430, DIN/ISO G430) Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Цикл 430 производит лишь контроль поломки, а не автоматическую коррекцию инструмента. Параметры цикла Центр по 1-ой оси Q273 (абсолютно) центр окружности отверстий (заданное значение) по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q274 (абсолютно) центр окружности отверстий (заданное значение) по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Заданный диаметр Q262 введите диаметр окружности отверстий. Диапазон ввода от 0 до 99999,9999 Угол 1-го отверстия Q291 (абсолютно) угол в полярных координатах центра первого отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Угол 2-го отверстия Q292 (абсолютно) угол в полярных координатах центра второго отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Угол 3-го отверстия Q293 (абсолютно) угол в полярных координатах центра третьего отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 458 Циклы измерительных щупов автоматический контроль деталей 1
