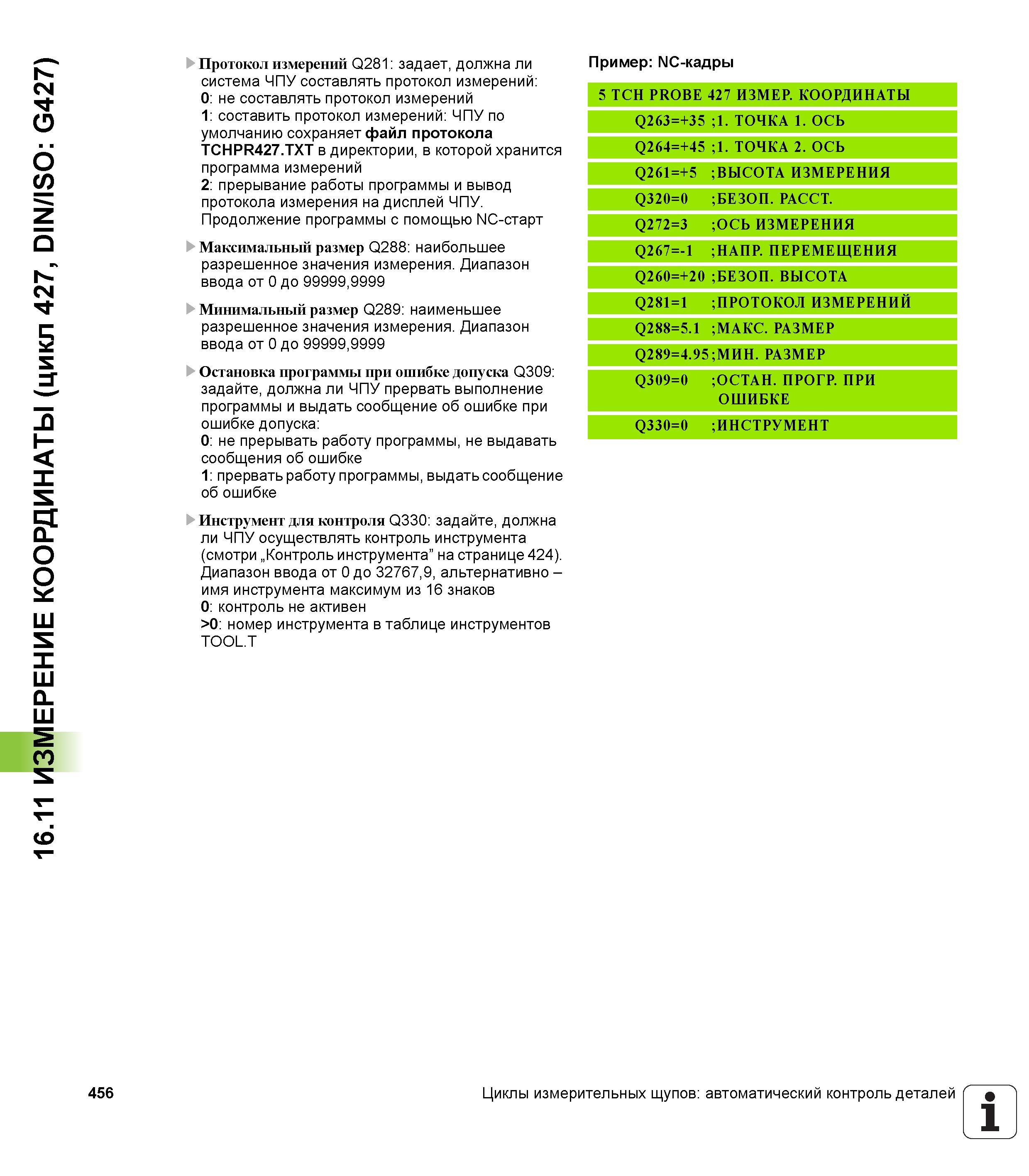

16.11 ИЗМЕРЕНИЕ КООРДИНАТЫ (цикл 427, DIN/ISO G427) Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR427.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-старт Максимальный размер Q288 наибольшее разрешенное значения измерения. Диапазон ввода от 0 до 99999,9999 Минимальный размер Q289 наименьшее разрешенное значения измерения. Диапазон ввода от 0 до 99999,9999 Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при ошибке допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли ЧПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 424). Диапазон ввода от 0 до 32767,9, альтернативно -имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 427 ИЗМЕР. КООРДИНАТЫ Q263=+35 ;1. ТОЧКА 1. ОСЬ Q264=+45 ;1. ТОЧКА 2. ОСЬ Q261=+5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q272=3 ;ОСЬ ИЗМЕРЕНИЯ Q267=-1 ;НАПР. ПЕРЕМЕЩЕНИЯ Q260=+20 ;БЕЗОП. ВЫСОТА Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ Q288=5.1 ;МАКС. РАЗМЕР Q289=4.95 ;МИН. РАЗМЕР Q309=0 ;ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ 456 Циклы измерительных щупов автоматический контроль деталей 1
