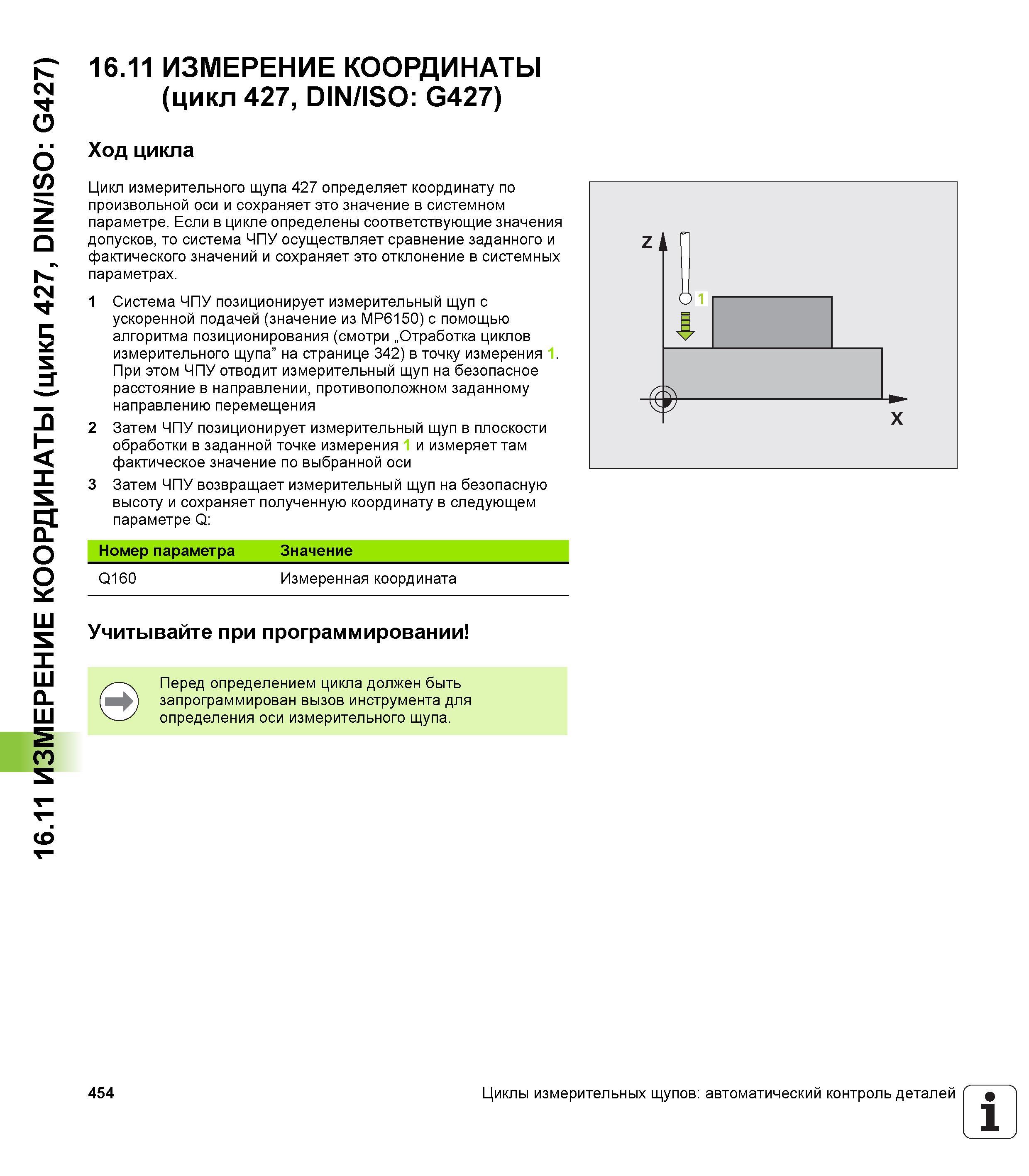

16.11 ИЗМЕРЕНИЕ КООРДИНАТЫ (цикл 427, DIN/ISO G427) 16.11 ИЗМЕРЕНИЕ КООРДИНАТЫ (цикл 427, DIN/ISO G427) Ход цикла Цикл измерительного щупа 427 определяет координату по произвольной оси и сохраняет это значение в системном параметре. Если в цикле определены соответствующие значения допусков, то система ЧПУ осуществляет сравнение заданного и фактического значений и сохраняет это отклонение в системных параметрах. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем ЧПУ позиционирует измерительный щуп в плоскости обработки в заданной точке измерения 1 и измеряет там фактическое значение по выбранной оси 3 Затем ЧПУ возвращает измерительный щуп на безопасную высоту и сохраняет полученную координату в следующем параметре Q Номер параметра Значение Q160 Измеренная координата Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. 454 Циклы измерительных щупов автоматический контроль деталей 1
