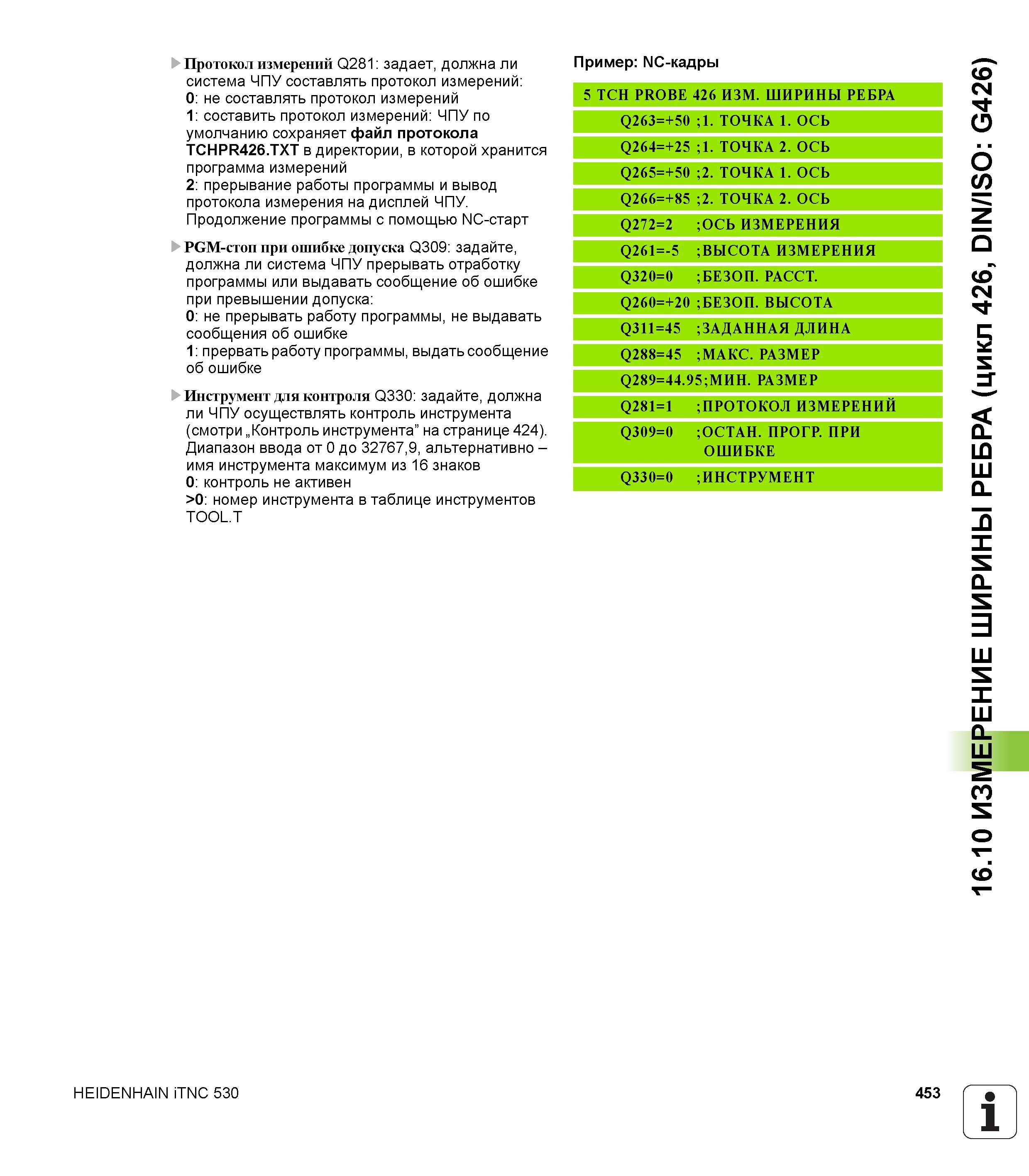

Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR426.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-старт PGM-стоп при ошибке допуска Q309 задайте, должна ли система ЧПУ прерывать отработку программы или выдавать сообщение об ошибке при превышении допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли ЧПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 424). Диапазон ввода от 0 до 32767,9, альтернативно -имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 426 ИЗМ. ШИРИНЫ РЕБРА О 5 + II 6 2 а ;1. ТОЧКА 1. ОСЬ Q264=+25 ;1. ТОЧКА 2. ОСЬ Q265=+50 ;2. ТОЧКА 1. ОСЬ 5 00 + = 6 6 2 Q ;2. ТОЧКА 2. ОСЬ Q272=2 ;ОСЬ ИЗМЕРЕНИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+20 А Т О С Ы В И О З Е ;Б Q311=45 ;ЗАДАННАЯ ДЛИНА Q288=45 ;МАКС. РАЗМЕР Q289=44.95 РАЗМЕР Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ;ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ HEIDENHAIN iTNC 530 453 1 16.10 ИЗМЕРЕНИЕ ШИРИНЫ РЕБРА (цикл 426, DIN/ISO G426)
