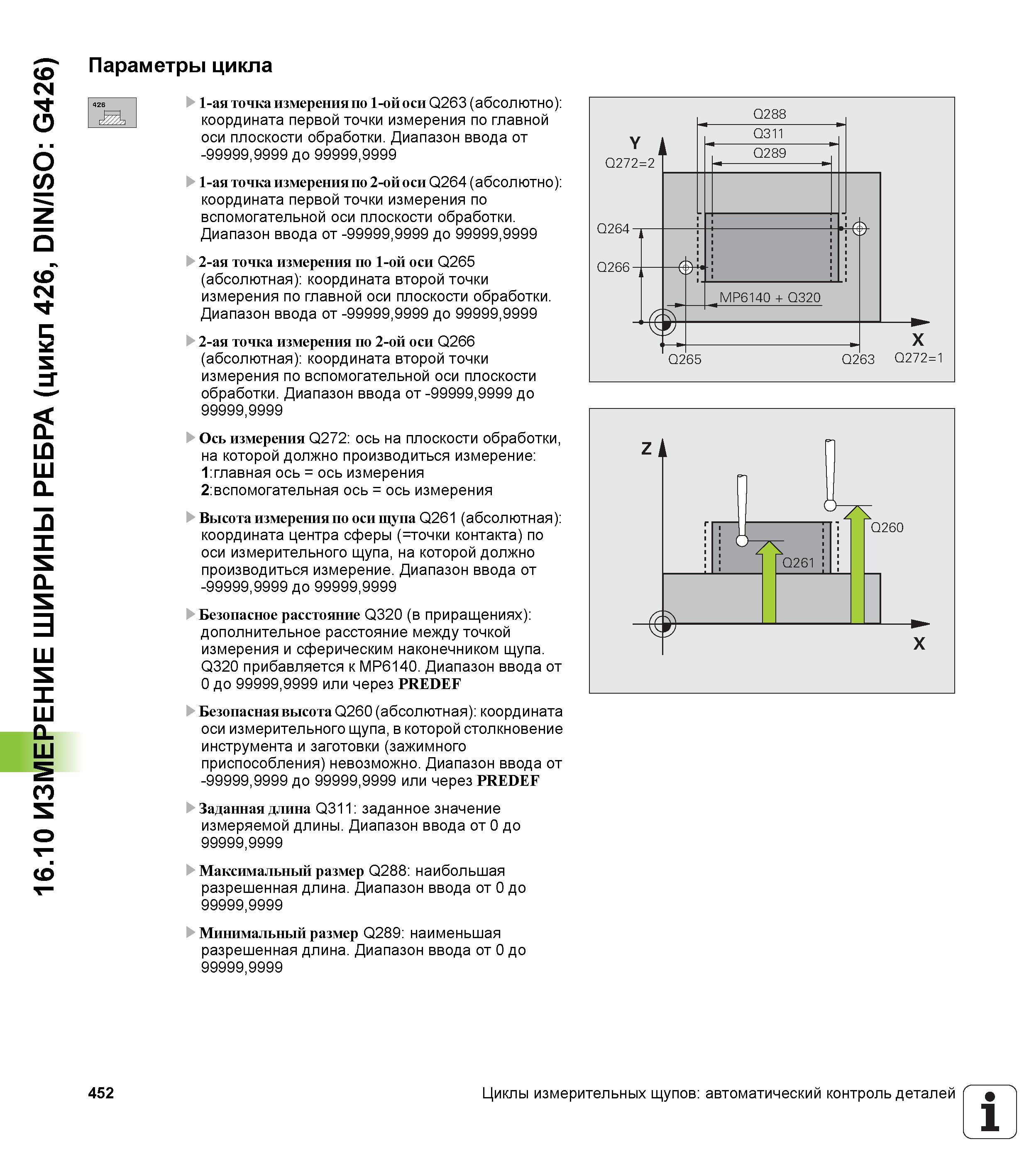

16.10 ИЗМЕРЕНИЕ ШИРИНЫ РЕБРА (цикл 426, DIN/ISO G426) Параметры цикла 1-ая точка измерения по 1-ой оси Q263 (абсолютно) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1-ая точка измерения по 2-ой оси Q264 (абсолютно) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка измерения по 1-ой оси Q265 (абсолютная) координата второй точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка измерения по 2-ой оси Q266 (абсолютная) координата второй точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Ось измерения Q272 ось на плоскости обработки, на которой должно производиться измерение 1:главная ось = ось измерения 2:вспомогательная ось = ось измерения Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Заданная длина Q311 заданное значение измеряемой длины. Диапазон ввода от 0 до 99999.9999 Максимальный размер Q288 наибольшая разрешенная длина. Диапазон ввода от 0 до 99999.9999 Минимальный размер Q289 наименьшая разрешенная длина. Диапазон ввода от 0 до 99999.9999 452 Циклы измерительных щупов автоматический контроль деталей 1
