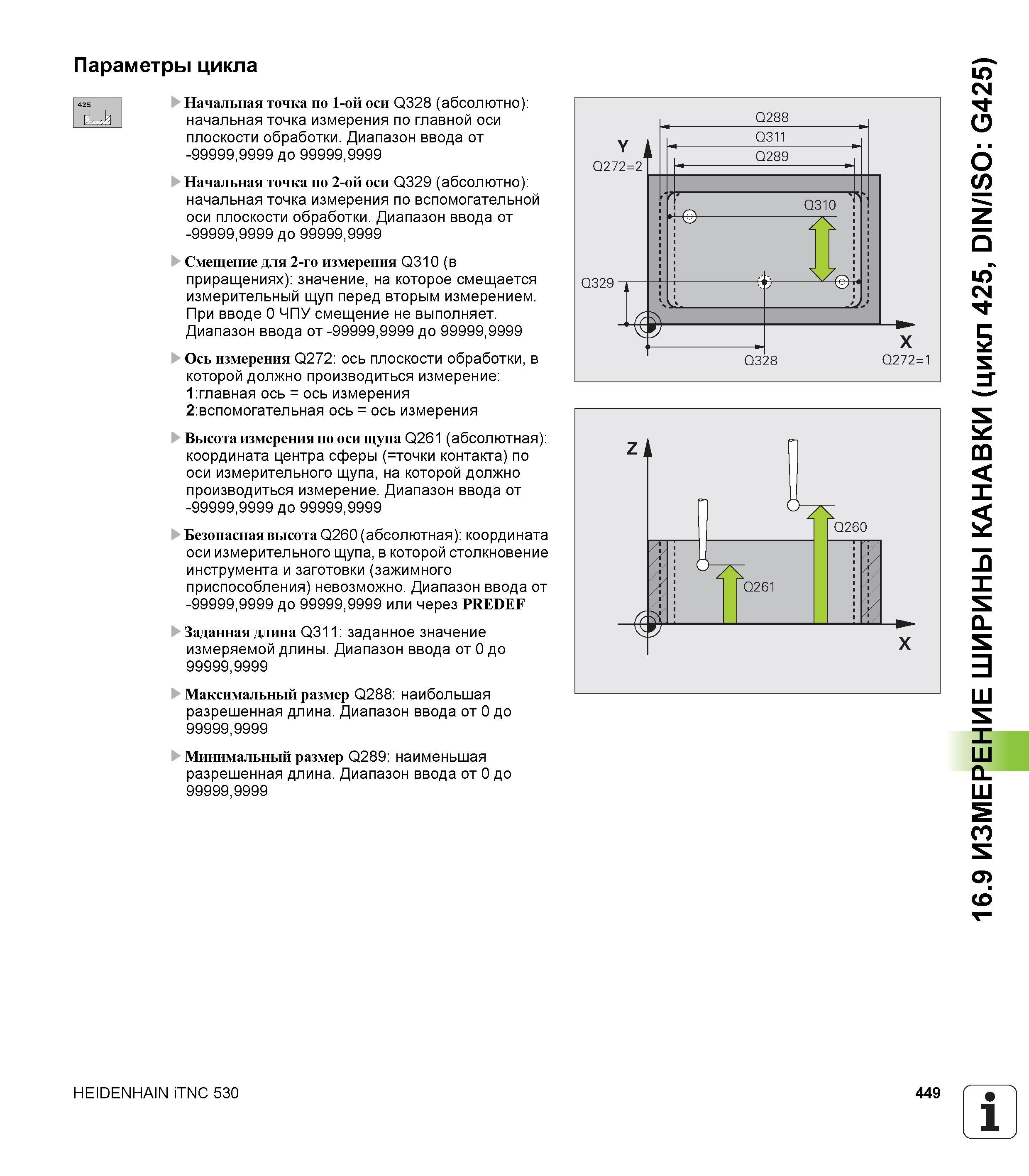

Параметры цикла Начальная точка по 1-ой оси Q328 (абсолютно) начальная точка измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка по 2-ой оси Q329 (абсолютно) начальная точка измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Смещение для 2-го измерения Q310 (в приращениях) значение, на которое смещается измерительный щуп перед вторым измерением. При вводе 0 ЧПУ смещение не выполняет. Диапазон ввода от -99999,9999 до 99999,9999 Ось измерения Q272 ось плоскости обработки, в которой должно производиться измерение 1:главная ось = ось измерения 2:вспомогательная ось = ось измерения Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Заданная длина Q311 заданное значение измеряемой длины. Диапазон ввода от 0 до 99999.9999 Максимальный размер Q288 наибольшая разрешенная длина. Диапазон ввода от 0 до 99999.9999 Минимальный размер Q289 наименьшая разрешенная длина. Диапазон ввода от 0 до 99999.9999 HEIDENHAIN iTNC 530 449 1 _' 16.9 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (цикл 425, DIN/ISO G425)
