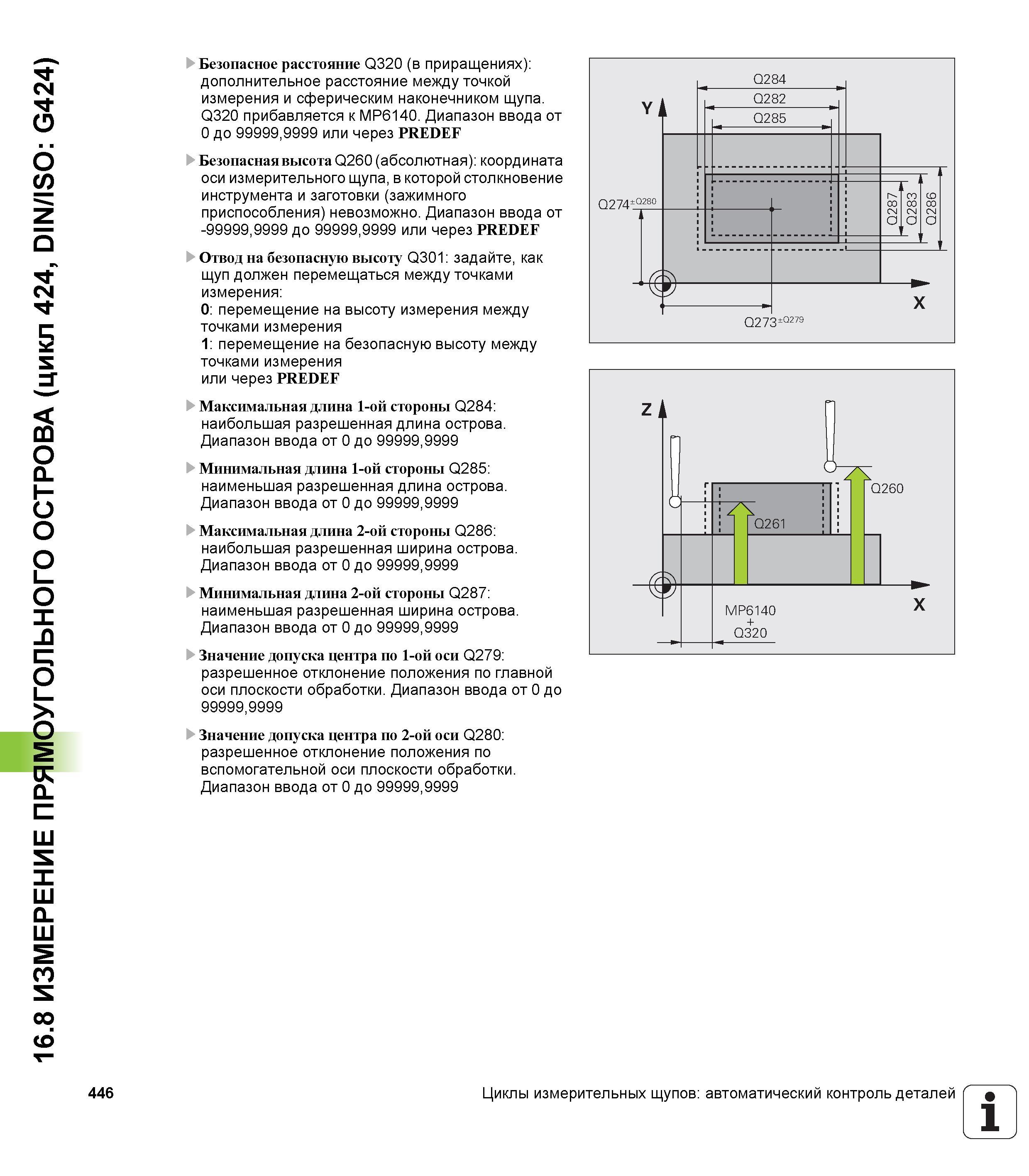

16.8 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 424, DIN/ISO G424) Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Отвод на безопасную высоту Q301 задайте, как щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Максимальная длина 1-ой стороны Q284 наибольшая разрешенная длина острова. Диапазон ввода от 0 до 99999,9999 Минимальная длина 1-ой стороны Q285 наименьшая разрешенная длина острова. Диапазон ввода от 0 до 99999,9999 Максимальная длина 2-ой стороны Q286 наибольшая разрешенная ширина острова. Диапазон ввода от 0 до 99999,9999 Минимальная длина 2-ой стороны Q287 наименьшая разрешенная ширина острова. Диапазон ввода от 0 до 99999,9999 Значение допуска центра по 1-ой оси Q279 разрешенное отклонение положения по главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Значение допуска центра по 2-ой оси Q280 разрешенное отклонение положения по вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 446 Циклы измерительных щупов автоматический контроль деталей 1
