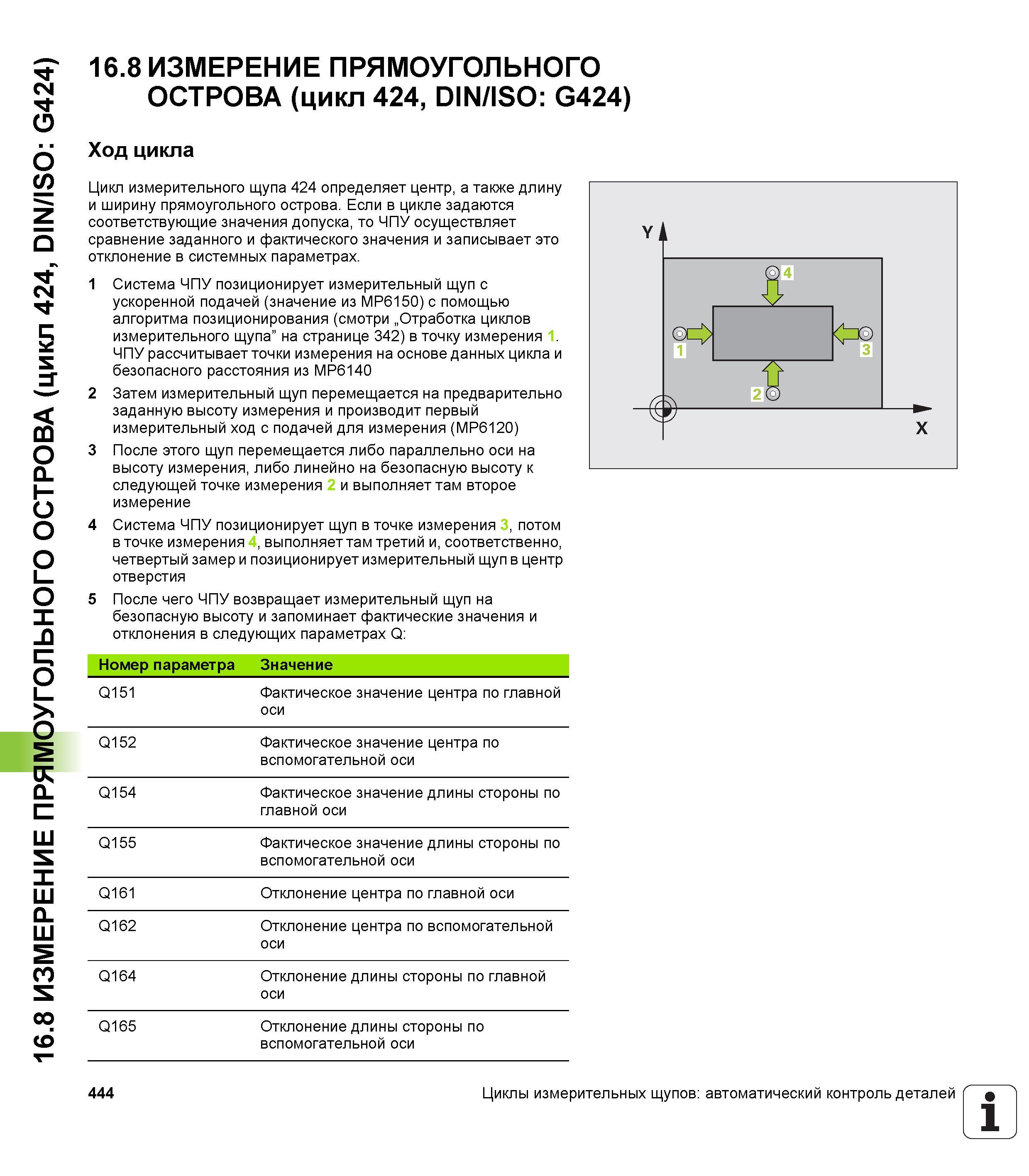

16.8 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 424, DIN/ISO G424) 16.8 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 424, DIN/ISO G424) Ход цикла Цикл измерительного щупа 424 определяет центр, а также длину и ширину прямоугольного острова. Если в цикле задаются соответствующие значения допуска, то ЧПУ осуществляет сравнение заданного и фактического значения и записывает это отклонение в системных параметрах. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1. ЧПУ рассчитывает точки измерения на основе данных цикла и безопасного расстояния из MP6140 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120) 3 После этого щуп перемещается либо параллельно оси на высоту измерения, либо линейно на безопасную высоту к следующей точке измерения 2 и выполняет там второе измерение 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер и позиционирует измерительный щуп в центр отверстия 5 После чего ЧПУ возвращает измерительный щуп на безопасную высоту и запоминает фактические значения и отклонения в следующих параметрах Q Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q154 Фактическое значение длины стороны по главной оси Q155 Фактическое значение длины стороны по вспомогательной оси Q161 Отклонение центра по главной оси Q162 Отклонение центра по вспомогательной оси Q164 Отклонение длины стороны по главной оси Q165 Отклонение длины стороны по вспомогательной оси 444 Циклы измерительных щупов автоматический контроль деталей 1
