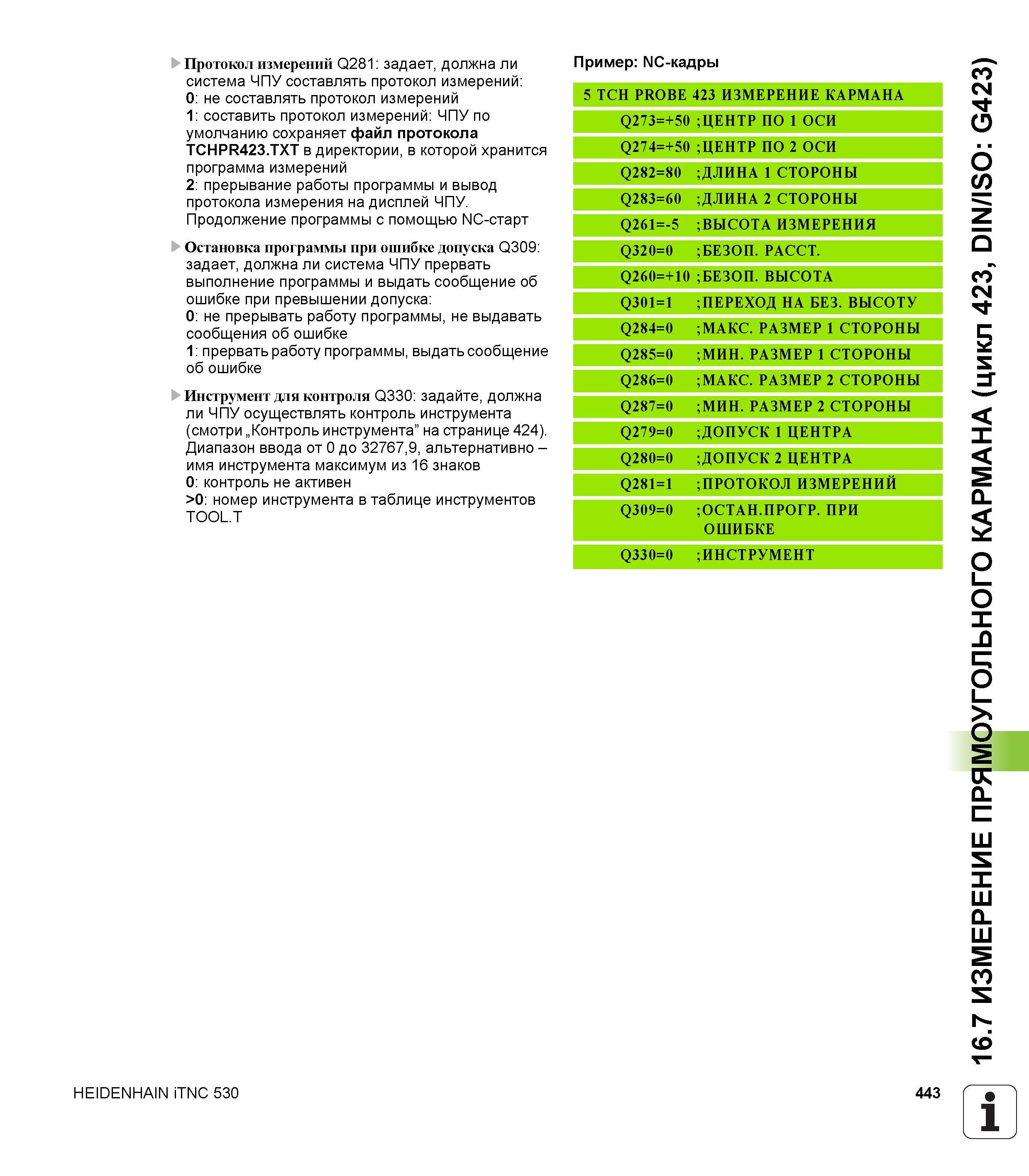

Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR423.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задает, должна ли система ЧПУ прервать выполнение программы и выдать сообщение об ошибке при превышении допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли ЧПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 424). Диапазон ввода от 0 до 32767,9, альтернативно -имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 423 ИЗМЕРЕНИЕ КАРМАНА О 5 + II 3 Г- 2 О ;ЦЕНТР ПО 1 ОСИ Q274=+50 ;ЦЕНТР ПО 2 ОСИ Q282=80 ;ДЛИНА 1 СТОРОНЫ Q283=60 ;ДЛИНА 2 СТОРОНЫ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+10 А Т О С Ы В И О З Е ;Б Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q284=0 ;МАКС. РАЗМЕР 1 СТОРОНЫ Q285=0 ;МИН. РАЗМЕР 1 СТОРОНЫ Q286=0 ;МАКС. РАЗМЕР 2 СТОРОНЫ Q287=0 ;МИН. РАЗМЕР 2 СТОРОНЫ Q279=0 ;ДОПУСК 1 ЦЕНТРА Q280=0 ;ДОПУСК 2 ЦЕНТРА Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ;ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ HEIDENHAIN iTNC 530 443 1 _' 16.7 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 423, DIN/ISO G423)
