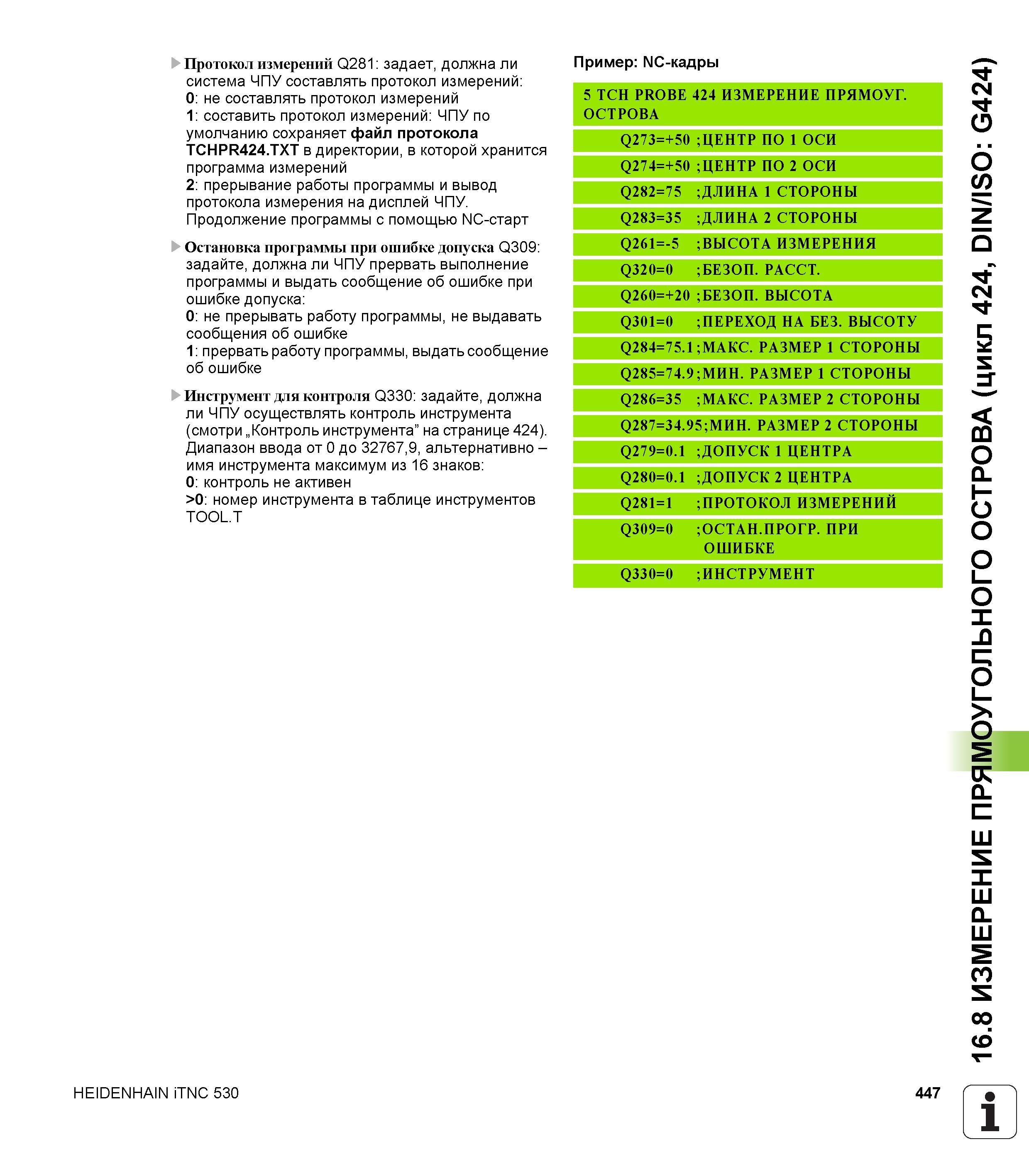

Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR424.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при ошибке допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли ЧПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 424). Диапазон ввода от 0 до 32767,9, альтернативно -имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 424 ИЗМЕРЕНИЕ ПРЯМОУГ. ОСТРОВА Q273=+50 ЦЕНТР ПО 1 ОСИ Q274=+50 ЦЕНТР ПО 2 ОСИ Q282=75 ДЛИНА 1 СТОРОНЫ Q283=35 ДЛИНА 2 СТОРОНЫ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q 2 ОС = МАКС. РАЗМЕР 1 СТОРОНЫ 4. 7 = 5 8 2 Q МИН. РАЗМЕР 1 СТОРОНЫ Q286=35 МАКС. РАЗМЕР 2 СТОРОНЫ Q287=34.95 РАЗМЕР 2 СТОРОНЫ Q279=0.1 ДОПУСК 1 ЦЕНТРА Q280=0.1 ДОПУСК 2 ЦЕНТРА Q281=1 ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ HEIDENHAIN iTNC 530 447 1 _' 16.8 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 424, DIN/ISO G424)
