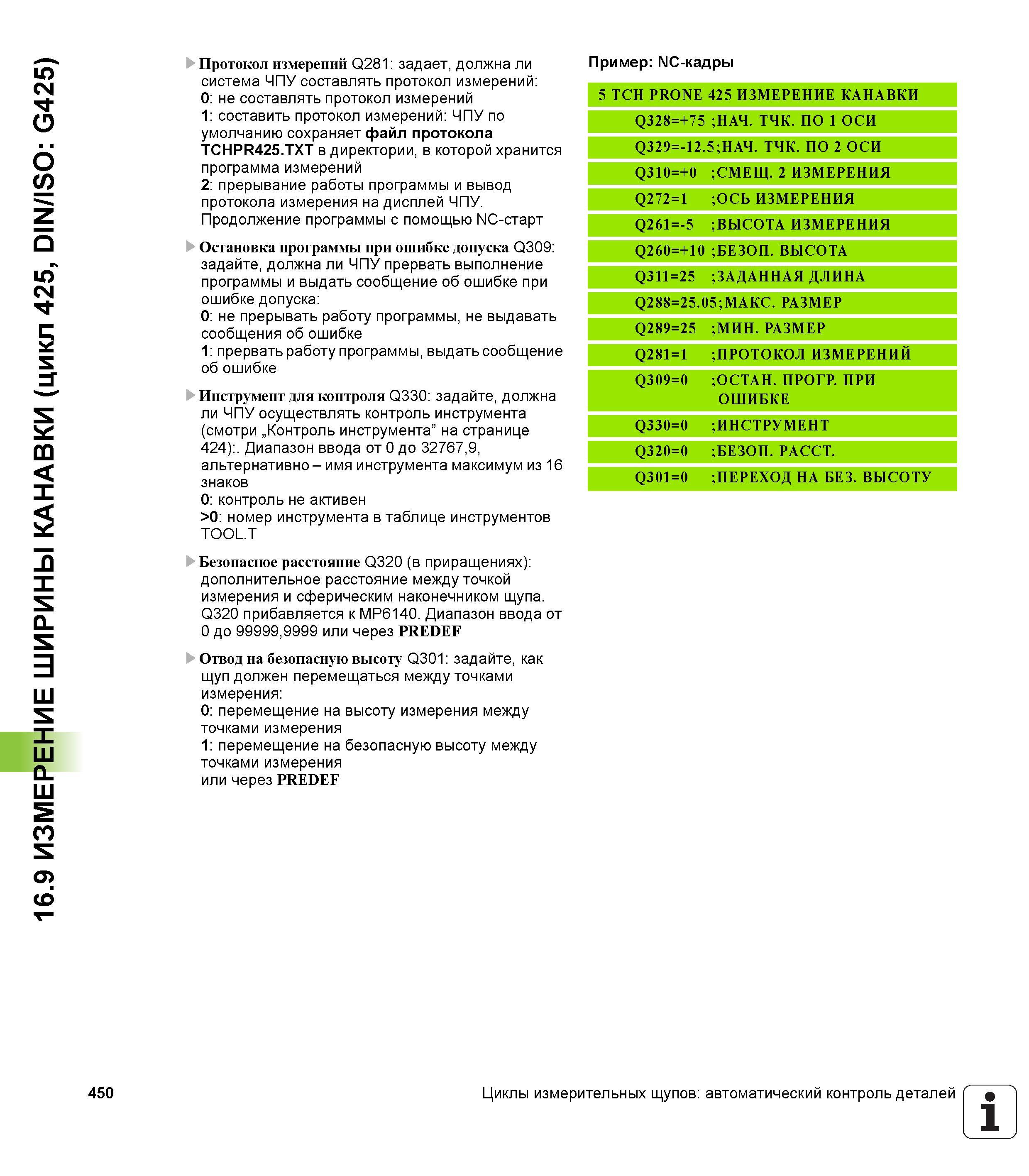

16.9 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (цикл 425, DIN/ISO G425) 450 Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR425.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при ошибке допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли ЧПУ осуществлять контроль инструмента (смотри „Контроль инструмента” на странице 424):. Диапазон ввода от 0 до 32767,9, альтернативно - имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Отвод на безопасную высоту Q301 задайте, как щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения или через PREDEF Пример NC-кадры 5 TCH PRONE 425 ИЗМЕРЕНИЕ КАНАВКИ Q328=+75 ;НАЧ. ТЧК. ПО 1 ОСИ Q329=-12.5;HA4. ТЧК. ПО 2 ОСИ Q310=+0 СМЕЩ. 2 ИЗМЕРЕНИЯ Q272=1 ОСЬ ИЗМЕРЕНИЯ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ 0 +1 = 0 6 2 Q БЕЗОП. ВЫСОТА Q311=25 ЗАДАННАЯ ДЛИНА Q288=25.05;MA РАЗМЕР Q289=25 МИН. РАЗМЕР Q281=1 ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ИНСТРУМЕНТ Q320=0 БЕЗОП. РАССТ. Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Циклы измерительных щупов автоматический контроль деталей 1 _'
