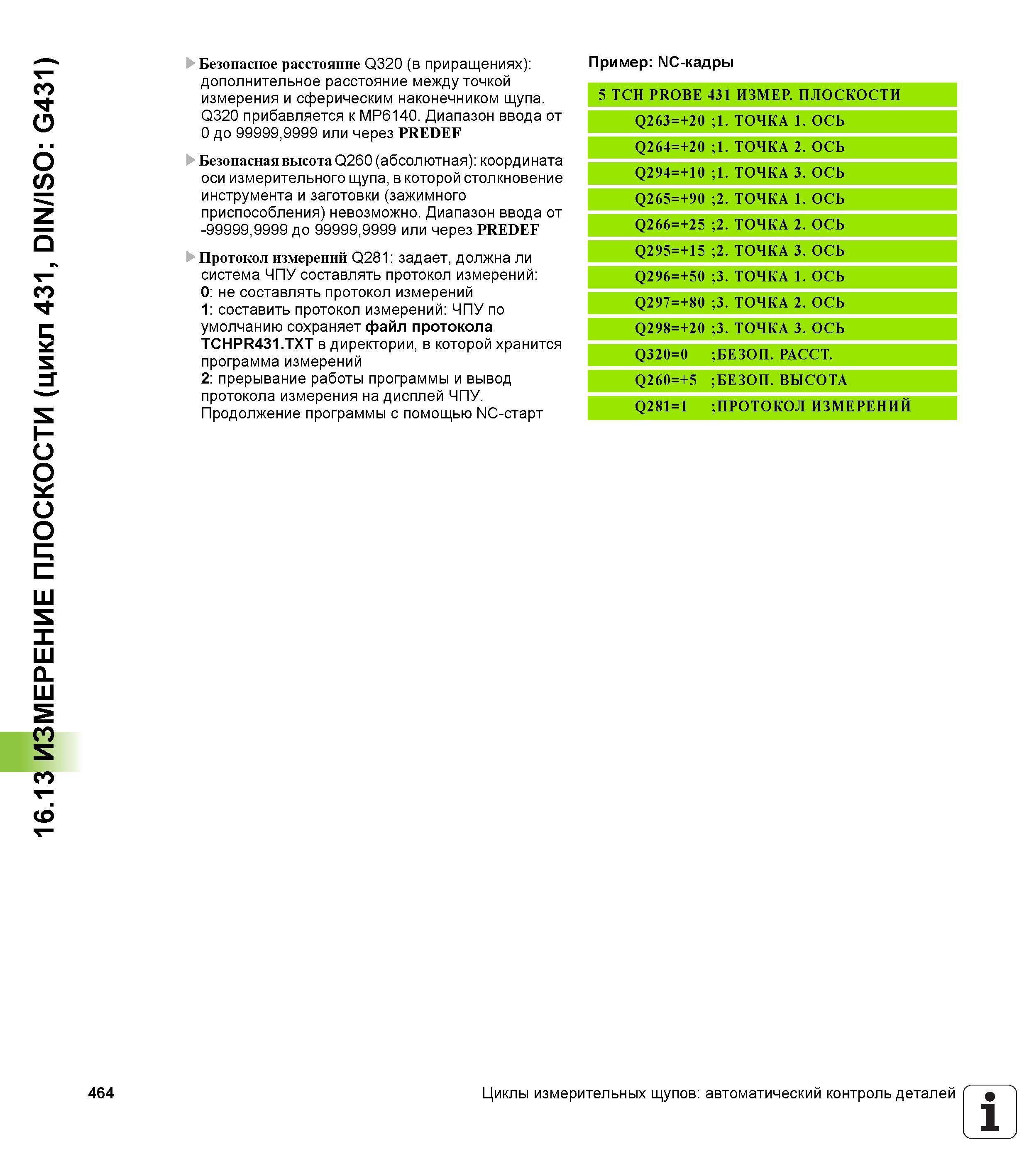

16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ (цикл 431, DIN/ISO G431) Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR431.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-старт Пример NC-кадры 5 TCH PROBE 431 ИЗМЕР. ПЛОСКОСТИ Q263=+20 ;1. ТОЧКА 1. ОСЬ Q264=+20 ;1. ТОЧКА 2. ОСЬ Q294=+10 ;1. ТОЧКА 3. ОСЬ Q265=+90 ;2. ТОЧКА 1. ОСЬ Q266=+25 ;2. ТОЧКА 2. ОСЬ Q295=+15 ;2. ТОЧКА 3. ОСЬ Q296=+50 ;3. ТОЧКА 1. ОСЬ Q297=+80 ;3. ТОЧКА 2. ОСЬ Q298=+20 ;3. ТОЧКА 3. ОСЬ Q320=0 ;БЕЗОП. РАССТ. Q260=+5 ;БЕЗОП. ВЫСОТА Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ 464 Циклы измерительных щупов автоматический контроль деталей 1
