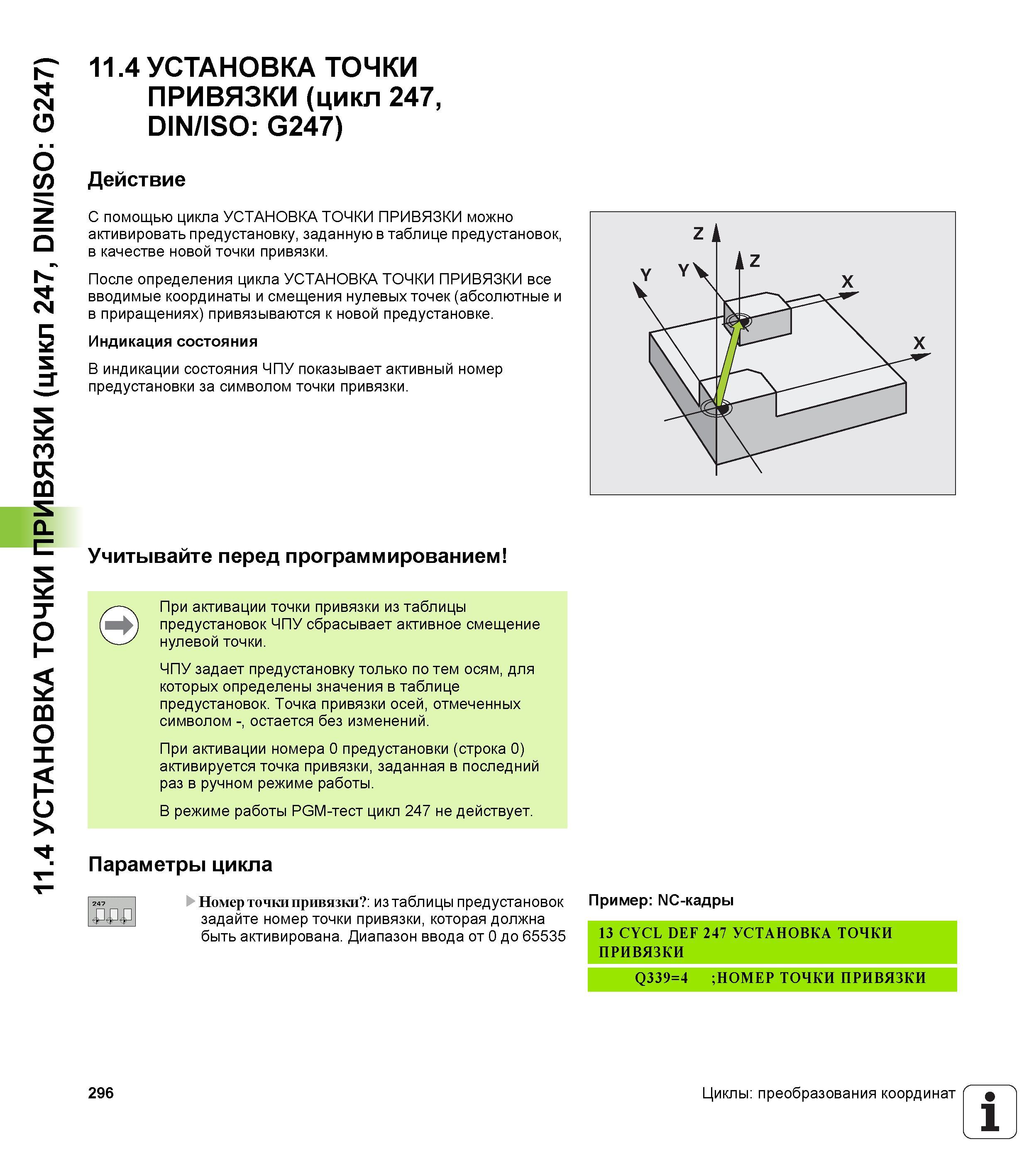

11.4 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ (цикл 247, DIN/ISO G247) 11.4 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ (цикл 247, DIN/ISO G247) Действие С помощью цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ можно активировать предустановку, заданную в таблице предустановок, в качестве новой точки привязки. После определения цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ все вводимые координаты и смещения нулевых точек (абсолютные и в приращениях) привязываются к новой предустановке. Индикация состояния В индикации состояния ЧПУ показывает активный номер предустановки за символом точки привязки. Учитывайте перед программированием При активации точки привязки из таблицы предустановок ЧПУ сбрасывает активное смещение нулевой точки. ЧПУ задает предустановку только по тем осям, для которых определены значения в таблице предустановок. Точка привязки осей, отмеченных символом -, остается без изменений. При активации номера 0 предустановки (строка 0) активируется точка привязки, заданная в последний раз в ручном режиме работы. В режиме работы PGM-тест цикл 247 не действует. Параметры цикла Номер точки привязки из таблицы предустановок задайте номер точки привязки, которая должна быть активирована. Диапазон ввода от 0 до 65535 Пример NC-кадры 13 CYCL DEF 247 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ Q339=4 ;НОМЕР ТОЧКИ ПРИВЯЗКИ 296 Циклы:преобразования координат 1
