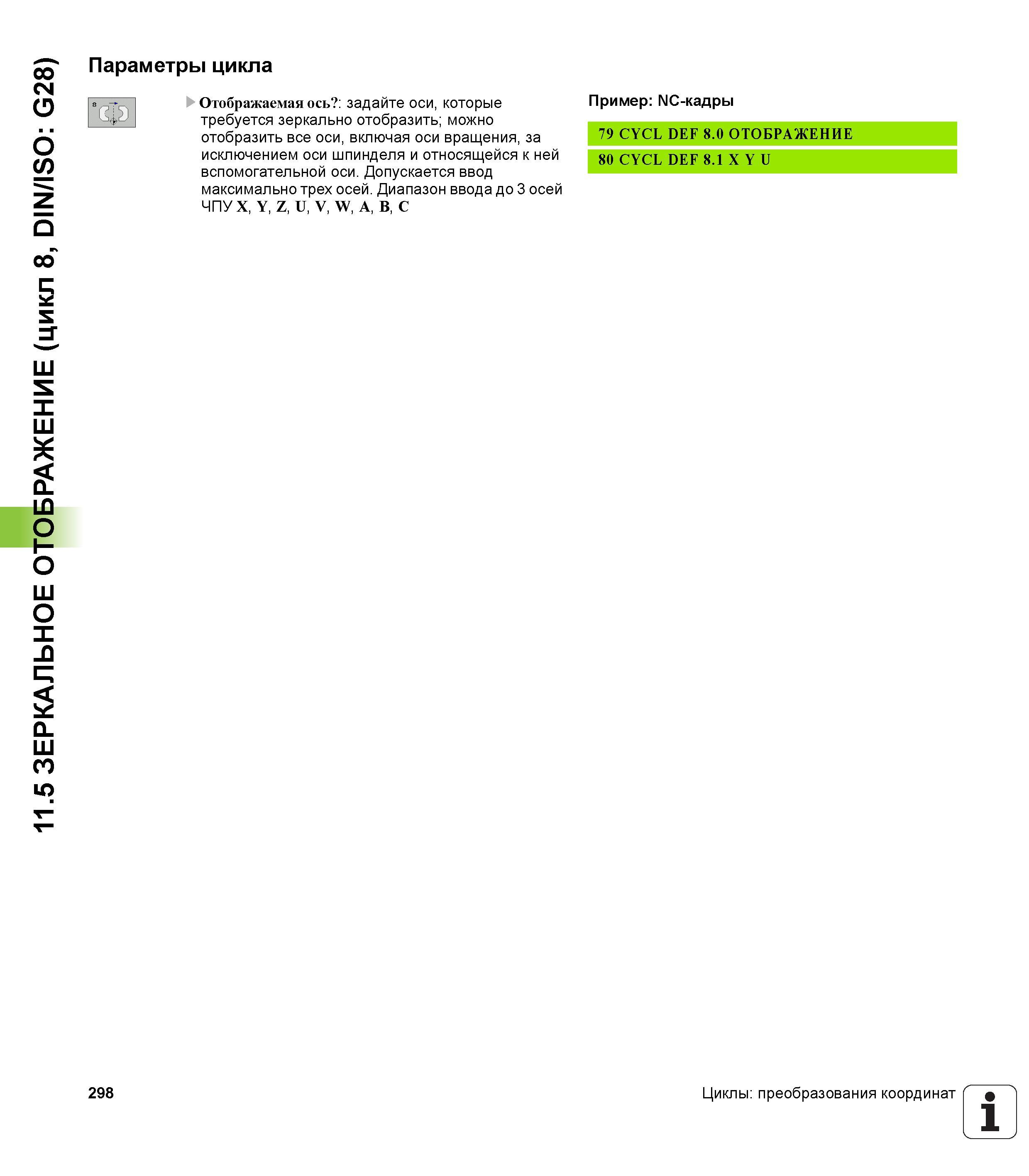

11.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8, DIN/ISO G28) Параметры цикла Отображаемая ось задайте оси, которые требуется зеркально отобразить; можно отобразить все оси, включая оси вращения, за исключением оси шпинделя и относящейся к ней вспомогательной оси. Допускается ввод максимально трех осей. Диапазон ввода до 3 осей ЧПУ X, Y, Z, U, V, W, A, B, C Пример NC-кадры 79 CYCL DEF 8.0 ОТОБРАЖЕНИЕ 80 CYCL DEF 8.1 X Y U 298 Циклы:преобразования координат
