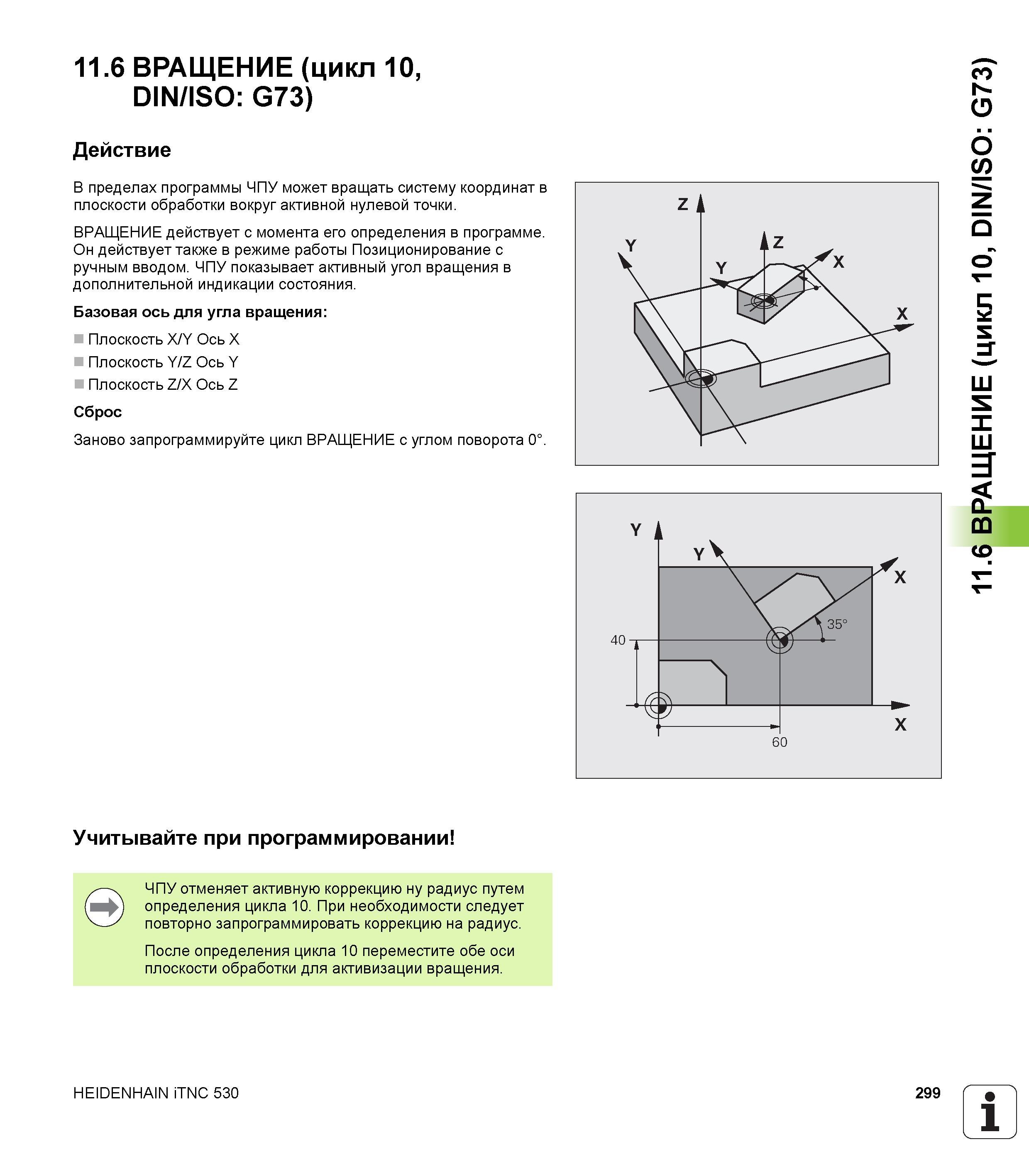

11.6 ВРАЩЕНИЕ (цикл 10, DIN/ISO G73) Действие В пределах программы ЧПУ может вращать систему координат в плоскости обработки вокруг активной нулевой точки. ВРАЩЕНИЕ действует с момента его определения в программе. Он действует также в режиме работы Позиционирование с ручным вводом. ЧПУ показывает активный угол вращения в дополнительной индикации состояния. Базовая ось для угла вращения Плоскость X/Y Ось X Плоскость Y/Z Ось Y Плоскость Z/X Ось Z Сброс Заново запрограммируйте цикл ВРАЩЕНИЕ с углом поворота 0°. Учитывайте при программировании ЧПУ отменяет активную коррекцию ну радиус путем определения цикла 10. При необходимости следует повторно запрограммировать коррекцию на радиус. После определения цикла 10 переместите обе оси плоскости обработки для активизации вращения. HEIDENHAIN iTNC 530 299 1 _' 11.6 ВРАЩЕНИЕ (цикл 10, DIN/ISO G73)
