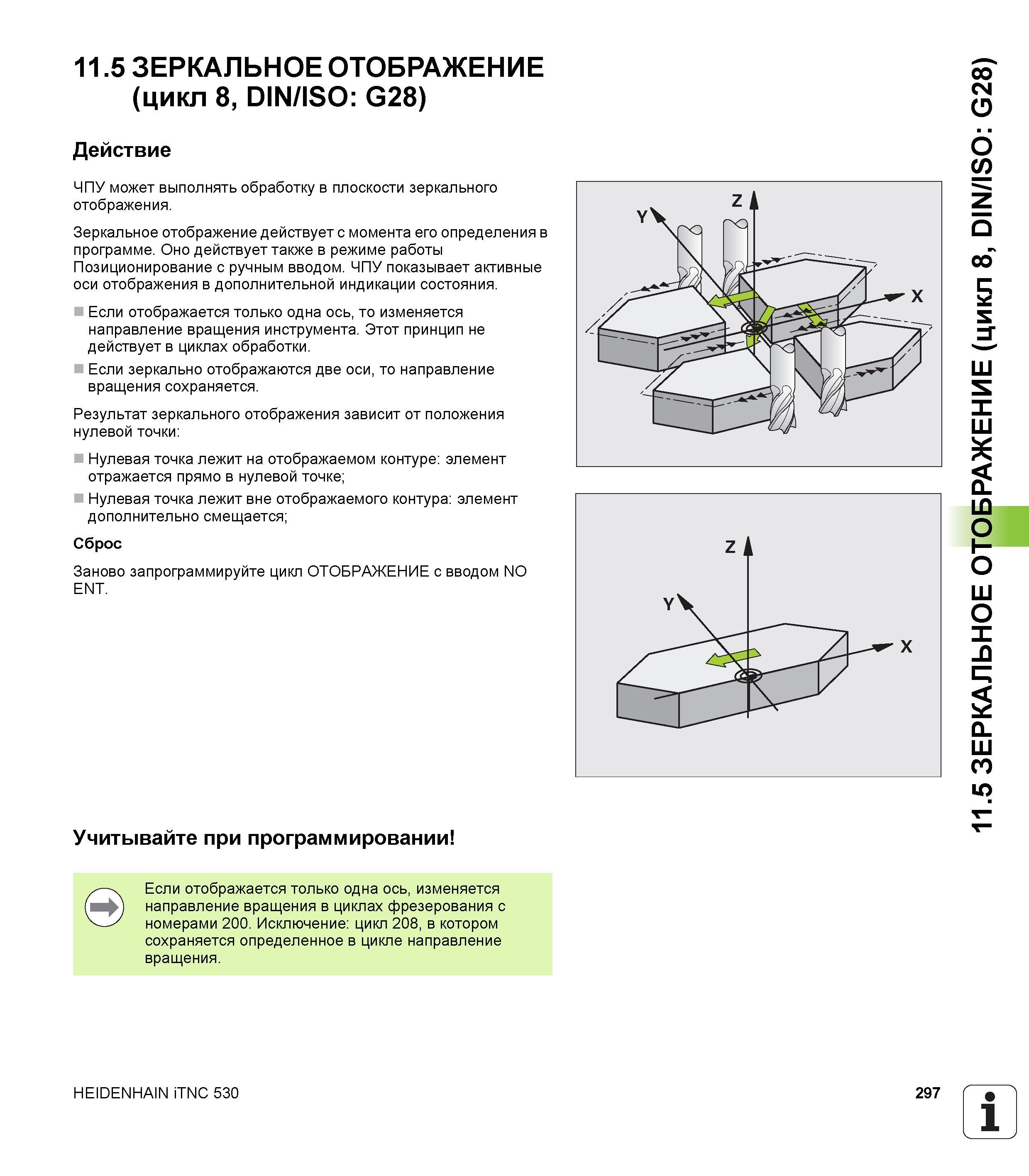

11.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8, DIN/ISO G28) Действие ЧПУ может выполнять обработку в плоскости зеркального отображения. Зеркальное отображение действует с момента его определения в программе. Оно действует также в режиме работы Позиционирование с ручным вводом. ЧПУ показывает активные оси отображения в дополнительной индикации состояния. Если отображается только одна ось, то изменяется направление вращения инструмента. Этот принцип не действует в циклах обработки. Если зеркально отображаются две оси, то направление вращения сохраняется. Результат зеркального отображения зависит от положения нулевой точки Нулевая точка лежит на отображаемом контуре элемент отражается прямо в нулевой точке; Нулевая точка лежит вне отображаемого контура элемент дополнительно смещается; Сброс Заново запрограммируйте цикл ОТОБРАЖЕНИЕ с вводом NO ENT. Учитывайте при программировании Если отображается только одна ось, изменяется направление вращения в циклах фрезерования с номерами 200. Исключение цикл 208, в котором сохраняется определенное в цикле направление вращения. HEIDENHAIN iTNC 530 297 1 11.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8, DIN/ISO G28)
