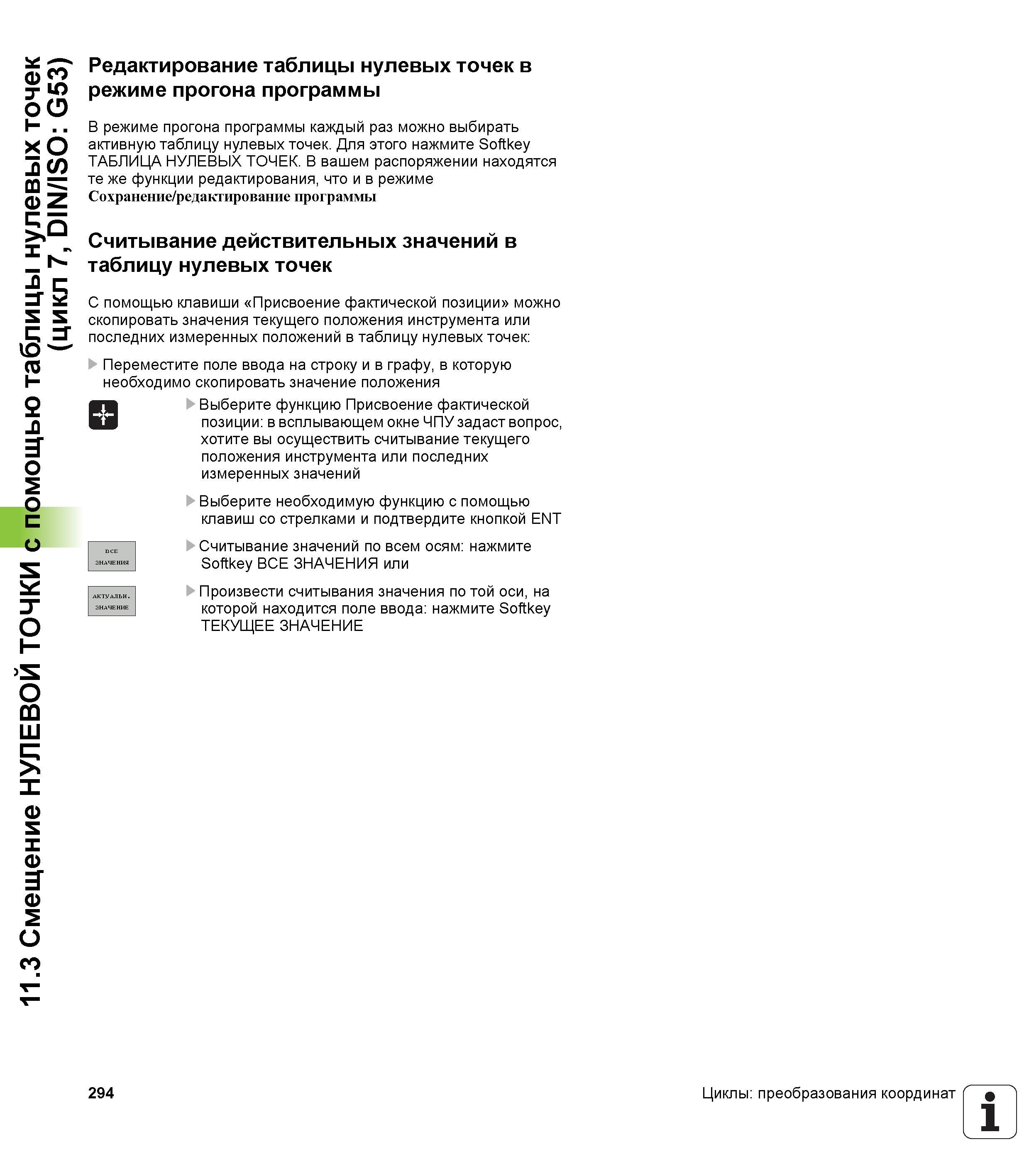

294 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.294

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 294 0294 Lab2u

11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек (цикл 7, DIN/ISO G53) Редактирование таблицы нулевых точек в режиме прогона программы В режиме прогона программы каждый раз можно выбирать активную таблицу нулевых точек. Для этого нажмите Softkey ТАБЛИЦА НУЛЕВЫХ ТОЧЕК. В вашем распоряжении находятся те же функции редактирования, что и в режиме Сохранение/редактирование программы Считывание действительных значений в таблицу нулевых точек С помощью клавиши Присвоение фактической позиции можно скопировать значения текущего положения инструмента или последних измеренных положений в таблицу нулевых точек Переместите поле ввода на строку и в графу, в которую необходимо скопировать значение положения Выберите функцию Присвоение фактической позиции в всплывающем окне ЧПУ задаст вопрос, хотите вы осуществить считывание текущего положения инструмента или последних измеренных значений Выберите необходимую функцию с помощью клавиш со стрелками и подтвердите кнопкой ENT Считывание значений по всем осям нажмите Softkey ВСЕ ЗНАЧЕНИЯ или Произвести считывания значения по той оси, на которой находится поле ввода нажмите Softkey ТЕКУЩЕЕ ЗНАЧЕНИЕ В 294 Циклы преобразования координат
